WDG 40E

Drehgeber inkremental, optisch, WDG 40E:
Endhohlwelle; Ø 40 mm

Welle: Ø 6 mm,
Schutzart IP67, am Welleneingang IP65,
Impulszahlen bis 2500 I/U,
Signalform: Rechteck.

Datenblatt Allgemein technische Daten inkrementale Drehgeber (PDF 908 kB) Technische Anwendungsberatung
Drehgeber WDG40E
Highlights
  • Kleiner, robuster Endhohlwellengeber
  • Voller Anschlussschutz bei 10 VDC bis 30 VDC
  • Höchste Lagerlasten radial 100 N, axial 50 N
  • Optional: -40 °C bis +80 °C
Produkt-Details
Flansch
Endhohlwelle
Max. Auflösung
bis 2500 I/U
Gehäuse
Ø 40 mm
Aluminium, beschichtet
Welle
Ø 6 mm
Wellenlänge: L: 15 mm
Eindringtiefe min.: 17 mm
Eindringtiefe max.: 20 mm
Max. Wellenbelastung radial: 100 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
12000 min'-1
Ausgangsschaltung
TTL, RS422 kompatibel, inv.
HTL
Ausgabefrequenz
TTL bis 2500 I/U, max. 200 kHz
HTL bis 2500 I/U, max. 200 kHz
Betriebsspannung
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 70 mA
10 VDC bis 30 VDC
Eigenstromaufnahme: typ. 70 mA
Arbeitstemperatur
-20 °C bis +80 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; (IP40 bei K1)
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

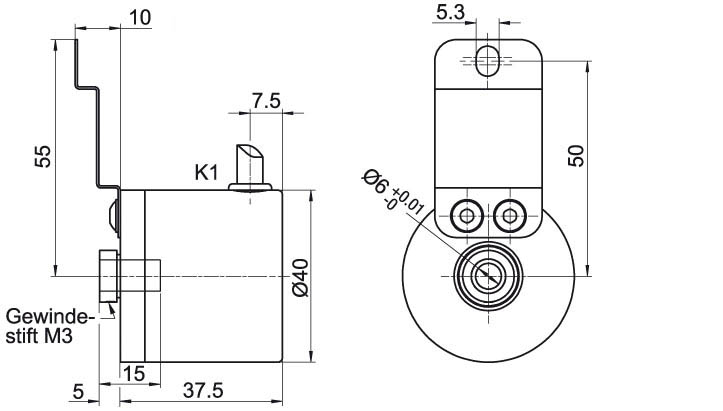

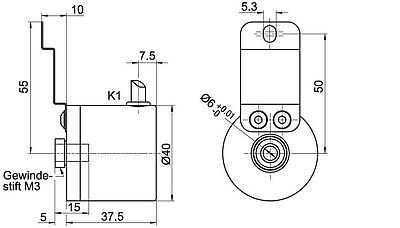

K1 radial, Schirm offen (IP40)
Anschlussbelegungen
 K1K1
SchaltungH05, H24R05, R24
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
Frühwarnausgang--
A inv.-RD
N inv.-VT
B inv.-BK
SchirmLitzeLitze
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

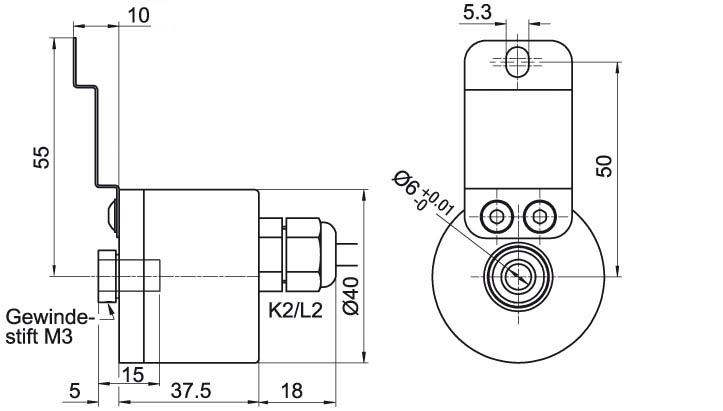

K2 axial, Schirm offen
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 K2, L2K2, L2
SchaltungH05, H24R05, R24
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
Frühwarnausgang--
A inv.-RD
B inv.-BK
N inv.-VT
SchirmLitzeLitze
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

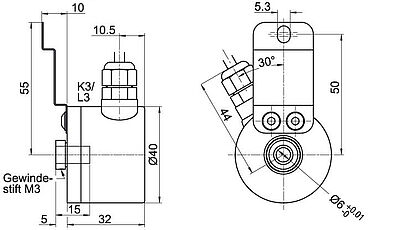

K3 radial, Schirm offen
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 K3, L3K3, L3
SchaltungH05, H24R05, R24
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
Frühwarnausgang--
A inv.-RD
B inv.-BK
N inv.-VT
SchirmLitzeLitze

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

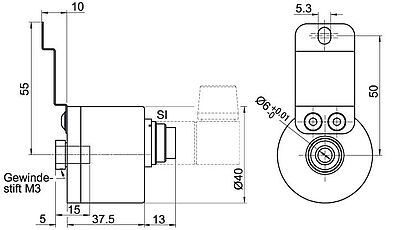

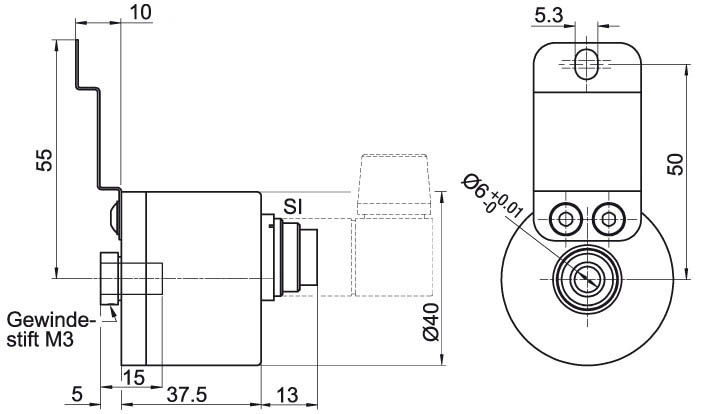

SI5 axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SI6 axial, 6-polig, Stecker mit Gebergehäuse leitend verbunden-
SI8 axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SI12 axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SI5SI6SI8SI8SI12SI12
 5-polig6-polig8-polig8-polig12-polig12-polig
Steckerbild
SchaltungH05, H24H05, H24H05, H24R05, R24H05, H24R05, R24
GND1611K, LK, L
+UB2122M, BM, B
A3233EE
B4444HH
N5355CC
Frühwarnausgang------
A inv.---6-F
B inv.---7-A
N inv.---8-D
n. c.-56, 7, 8-A, D, F, G, JG, J
Schirm------
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
S2 axial, 7-polig, Stecker mit Gebergehäuse leitend verbunden-
Anschlussbelegungen
S2
 7-polig
Steckerbild
SchaltungH05, H24
GND1
+UB2
A3
B4
N5
Frühwarnausgang-
A inv.-
B inv.-
N inv.-
n. c.6, 7
Schirm-
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

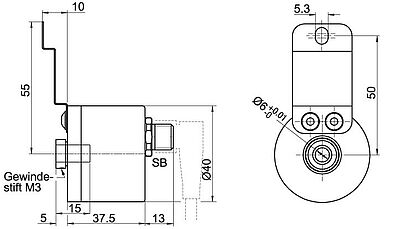

SB4 axial, 4-polig, Stecker mit Gebergehäuse leitend verbunden-
SB5 axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SB8 axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SB12 axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SB4SB5SB8SB8SB12SB12
 4-polig5-polig8-polig8-polig12-polig12-polig
Steckerbild
SchaltungH05, H24H05, H24H05, H24R05, R24H05, H24R05, R24
GND331133
+UB112211
A243344
B424466
N-55588
Frühwarnausgang------
A inv.---6-9
B inv.---7-7
N inv.---8-10
n. c.--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
Schirm------
bis 2500 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Der Drehgeber WDG 40E mit den Ausgangsschaltungen H24, R24 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +80 °C (gemessen am Flansch) lieferbar.
Der Drehgeber WDG 40E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
