Drehgeber absolut, magnetisch, PROFIBUS-DP WDGA 58E

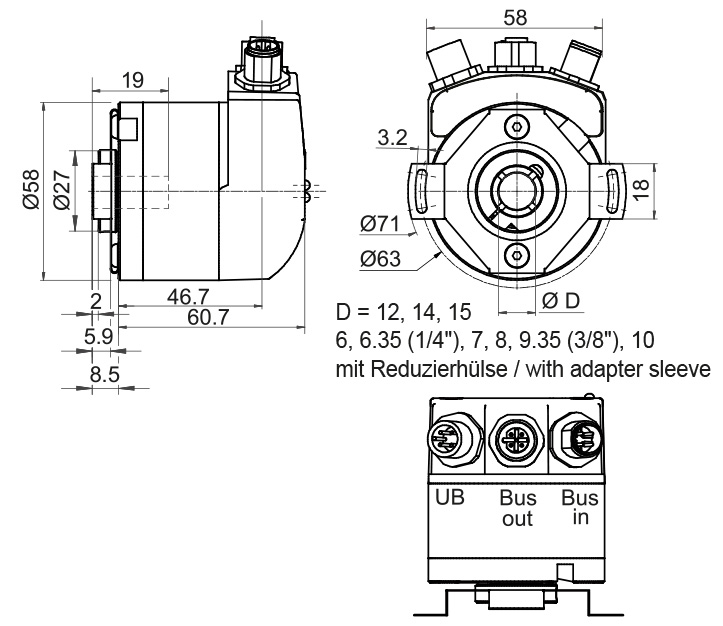

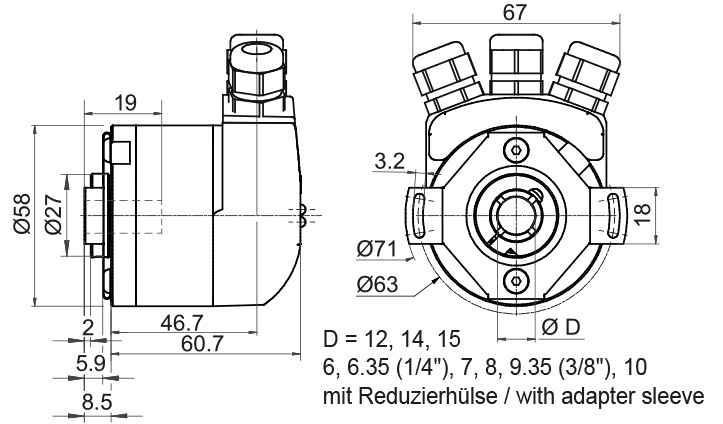

Bushaube: Anschluss über Klemmleiste oder 3x M12-Stecker
Endhohlwelle
Gehäuse: Ø 58 mm
14/39-bit Single-/Multiturn
Endhohlwelle: Ø 12 mm, 14 mm oder 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
Protokoll: PROFIBUS-DPV2
Geräteprofil: umschaltbar, Class 3, 4
Line-Driver: nach RS485, galvanisch getrennt

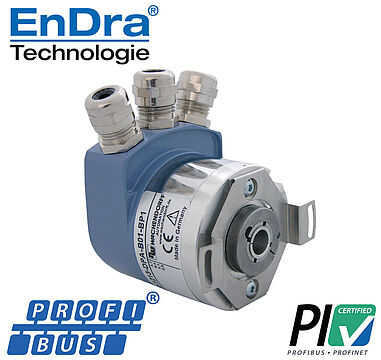

![Drehgeber WDGA58D PROFIBUS-Bushaube Drehgeber WDGA58D PROFIBUS-Bushaube](/fileadmin/_processed_/b/d/csm_Drehgeber_WDGA58E_PROFIBUS-Bushaube_36596c03a4.jpg)
- EnDra®: Wartungsfrei und umweltschonend
- PROFIBUS, Single- und Multiturn
- Kompakte Bauform mit Bushaube
- Single-/Multiturn (max. 14 bit/39 bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand
- Höchste Lagerlasten bis 80 N radial, 50 N axial
- Geräteprofil: umschaltbar, Class 3, 4
bis zu 16.384 Schritte/360° (14 Bit)
Multiturn Auflösungbis zu 39 Bit
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eigenstromaufnahme: typ. 100 mA (24 VDC)
Leistungsaufnahme: max. 2,5 W
Konfigurationssoftware
Software-Download
![Handout PROFIBUS](/fileadmin/pim/WA/images/downloads/Handout_WDGA_PROFIBUS.webp)
- Kompakte Bauform
- Höchste Lagerlasten
- Flexibel anschließbar
- Class 3, 4 umschaltbar
- Programmierbare Auflösung
![](/fileadmin/images/fileicons/pdf.gif)
![Handout WDGA Encoder Drehgeber](/fileadmin/pim/WA/images/downloads/Handout_WDGA.webp)
- Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 Bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Höchste Lagerlasten, IP67
- EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
- QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°
![](/fileadmin/images/fileicons/pdf.gif)
![Kurzkatalog Drehgeber - Short catalogue encoders](/fileadmin/pim/WA/images/downloads/FILEINFO_KURZKATWDG.webp)
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
![](/fileadmin/images/fileicons/pdf.gif)
![GSD-Datei Software Release V1.2 (Class4 - bis DPV2)](/fileadmin/_processed_/1/2/csm_FILESW_GSD_81341354f5.webp)
GSD-Datei für Class4 Drehgeber WDGA absolut mit Profibus-DP (bis DPV2).
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
![](/fileadmin/images/fileicons/zip.gif)
![Demoprogramm für S7-Steuerungen (Class4)](/fileadmin/_processed_/4/1/csm_FILESW_DEMO_b02f265a6a.webp)
Demoprogramm (für S7-Steuerungen) für Class4 Drehgeber WDGA absolut mit Profibus-DP.
Das Demoprogramm dient nur als Beispiel.
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
![](/fileadmin/images/fileicons/zip.gif)
![PROFIBUS Zertifikate](/fileadmin/images/downloads/WDGA-Profibus-Zertifikate.jpg)
Zertifizierung durch die PROFIBUS-Nutzerorganisation für den WDGA PROFIBUS der Wachendorff Automation GmbH & Co. KG
![](/fileadmin/images/fileicons/pdf.gif)
![WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter](/fileadmin/_processed_/1/5/csm_WDGWA10M06_Drehgeber_Wellenadapter_646e3e8d3c.jpg)
Wellenadapter M6 WDGWA10M06
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.
![WDGWA10M08 Drehgeber Wellenadapter WDGWA10M08 Drehgeber Wellenadapter](/fileadmin/_processed_/0/3/csm_WDGWA10M08_Drehgeber_Wellenadapter_48d939cd42.jpg)
Wellenadapter M8 WDGWA10M08
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.
![WDGWA10M10 Drehgeber Wellenadapter WDGWA10M10 Drehgeber Wellenadapter](/fileadmin/_processed_/d/1/csm_WDGWA10M10_Drehgeber_Wellenadapter_2e838bdae4.jpg)
Wellenadapter M10 WDGWA10M10
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.
![WDGWA10M12 Drehgeber Wellenadapter WDGWA10M12 Drehgeber Wellenadapter](/fileadmin/_processed_/9/6/csm_WDGWA10M12_Drehgeber_Wellenadapter_da3f143f30.jpg)
Wellenadapter M12 WDGWA10M12
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.
STEP-Datei: WDGWA10M12.stp
![WDGWA10M14 Drehgeber Wellenadapter WDGWA10M14 Drehgeber Wellenadapter](/fileadmin/_processed_/6/4/csm_WDGWA10M14_Drehgeber_Wellenadapter_37b4235368.jpg)
Wellenadapter M14 WDGWA10M14
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.
![WDGWA10M16 Drehgeber Wellenadapter WDGWA10M16 Drehgeber Wellenadapter](/fileadmin/_processed_/2/0/csm_WDGWA10M16_Drehgeber_Wellenadapter_6c02da79ca.jpg)
Wellenadapter M16 WDGWA10M16
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.
STEP-Datei: WDGWA10M16.stp
![WDGWA10M20 Drehgeber Wellenadapter WDGWA10M20 Drehgeber Wellenadapter](/fileadmin/_processed_/0/5/csm_WDGWA10M20_Drehgeber_Wellenadapter_bb24849367.jpg)
Wellenadpater M20 WDGWA10M20
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.
![WDGHA12XX Reduzierhuelse Drehgeber WDGHA12XX Reduzierhuelse Drehgeber](/fileadmin/_processed_/f/4/csm_WDGHA12XX_Reduzierhuelse_Drehgeber_c6f3bac46f.jpg)
Reduzierhülsen für Hohlwelle Ø 12 mm
für Hohlwellendrehgeber WDGI 58H und
Endhohlwellendrehgeber WDGI 58E, WDGA 58E.
