WDGA 58S RS485

Drehgeber absolut, magnetisch, RS485 WDGA 58S,
Salznebelfest nach DIN EN 60068-2-11
Hochdruck-/ Dampfstrahl-Reinigung

Säuren- und Laugenbeständig;
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/32-bit Single-/Multiturn;
Vollwelle: Ø 10 mm;
CRC Checksumme

Datenblatt Allgemeine technische Daten absolute Drehgeber RS485 (PDF 605 kB) Technische Anwendungsberatung

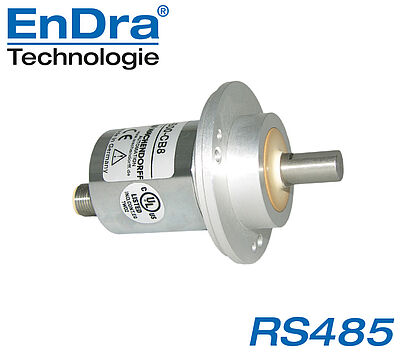

Drehgeber WDGA58SRS485
Highlights
  • Salznebeltest nach DIN EN 60068-2-11 erfolgreich bestanden
  • Schutzart IP67 + IP69k (Hochdruck-/ Dampfstrahl-Reinigung)
  • Korrosionsbeständig
  • EnDra®: Wartungsfrei und umweltschonend
  • RS485
  • Single-/Multiturn (ST + MT max. 32 bit)
  • Zukunftsweisende Technologie mit 32 Bit-Prozessor
  • 2-Farb-LED als Anzeige von Betriebszustand
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit.

Welle
Ø 10 mm
Wellenlänge: L: 18 mm
Max. Wellenbelastung radial: 100 N
Max. Wellenbelastung axial: 100 N
Max. Betriebsdrehzahl
3600 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
IP67+IP69K rundum
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

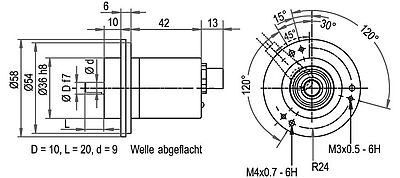

CB8 axial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
SchirmGehäuse
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC8 radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
SchirmGehäuse
