WDGA 58E RS485

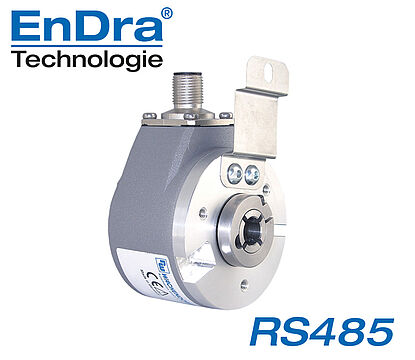

Drehgeber absolut, magnetisch, RS485, WDGA 58E,
Endhohlwelle;
Gehäuse: Ø 58 mm

16/32-bit Single-/Multiturn;
Endhohlwelle: Ø 12, 14 oder 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
CRC Checksumme

Datenblatt Allgemeine technische Daten absolute Drehgeber RS485 (PDF 605 kB) Technische Anwendungsberatung

Produktdaten

Highlights

EnDra^®-Multiturntechnologie: wartungsfrei und umweltschonend
Kompakte und robuste Industrieausführung
Schnittstelle: RS485
Nullsetzbar
Zählrichtung wechselbar
EMC: EN 61000-6-2, EN 61000-6-3

Produkt-Details

Flansch

Endhohlwelle

Gehäuse

Ø 58 mm

Aluminium-Druckguss, pulverbeschichtet; integrierte magnetische Schirmung

Auflösung

Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit.

Welle

Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 12 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 14 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 15 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Max. Betriebsdrehzahl

6000 min'-1

Betriebsspannung

4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W

4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W

Arbeitstemperatur

-40 °C bis +85 °C

Lagertemperatur

-40 °C bis +100 °C

Schutzart

Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40

Zeichnungen + STEP-Dateien

Kabelanschluss L3 radial mit 2 m Kabel

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3	radial, Schirm mit Gebergehäuse leitend verbunden

Anschlussbelegungen

S- (GND)	WH
S+ (DCin)	BN
A (DATA+)	GY
B (DATA-)	PK
PRESET	BU
DIR	RD
Schirm	housing

Steckerabgang, M12x1, CC8, radial, 8-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC8	radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden

Anschlussbelegungen


S- (GND)	1
S+ (DCin)	2
A (DATA+)	5
B (DATA-)	6
PRESET	7
DIR	8
Schirm	Gehäuse

Steckerabgang, M23, C5, radial, 12-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
C5	radial, 12-polig, Schirm mit Gebergehäuse leitend verbunden

Anschlussbelegungen


S- (GND)	12
S+ (DCin)	11
A (DATA+)	3
B (DATA-)	4
PRESET	9
DIR	8
Schirm	Gehäuse

Downloads

Allgemeine technische Daten

Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA RS485

Download (605 KB)

Informationen (Flyer / Handouts)

Handout Magnetische Absolutgeber WDGA

Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
Single-/Multiturn (16/43 Bit)
Zukunftsweisende Technologie mit 32 Bit Prozessor
Höchste Lagerlasten, IP67
EnDra^®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
QuattroMag^®Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Download (1.33 MB)

Kurzkatalog Drehgeber - Short catalogue encoders

Kurz-Katalog Drehgeber und Systeme

Inkrementale und absolute Drehgeber
Digitale Schachtkopierung
Eigene Entwicklung und Herstellung
Motorfeedback
Messsysteme

Download (4.27 MB)

Anwendungsberichte

Prüfstandbau

Absoluter Drehgeber WDGA als Referenzsensor

Download (0.94 MB)

Der HALT-Test

entwicklungsbegleitende Prüfungen für höchste Zuverlässigkeit

Download (1.18 MB)

Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Download (544 KB)

Montageanleitung

Montageanleitung absolute Drehgeber WDGA RS485

Download (909 KB)

Zertifikate und Verordnungen

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder

EU - Konformitätserklärung Absolutdrehgeber WDGA 2.0 CAN/SSI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

Download (611 KB)

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

Download (144 KB)

UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

Download (556 KB)

REACH- und RoHS-Verordnung der EU

Informationen

Download (188 KB)

ISO Zertifikat DIN EN 9001:2015

Download (405 KB)

Zubehör

Für absolute Drehgeber Anschlussdosen / Kabel mit Anschlussdose

KI-8-67-EIA

Kabeldose KI-8-67-EIA:
Passend zu Drehgebern absolut WDGA RS485
mit Steckerabgang CB8 und CC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel
mit Anschlussdose gerade, Schirm aufgelegt.

Details

KIA-8-67-EIA

Kabeldose KIA-8-67-EIA:
Passend zu Drehgebern absolut WDGA RS485
mit Sensor-Steckerabgang CB8 und CC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel
mit Anschlussdose abgewinkelt, Schirm aufgelegt.

Details

KD-12-67-EIA

Kabeldose KD-12-67-EIA:
Passend zu Drehgebern absolut WDGA RS485
mit Steckerabgang C5, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

Details

KDA-12-67-EIA

Kabeldose KDA-12-67-EIA:
Passend zu Drehgebern absolut WDGA RS485
mit Steckerabgang C5, 12-polig, IP67

Abgewinkelt Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Buchseneinsatz beliebig montierbar.

Details

Drehmomentstützen

WDGDS10001

Drehmomentstütze WDGDS10001

für alle Typen von Hohlwellen- und Endhohlwellen-Drehgebern.
Standardmäßig bei allen Hohlwellen- und Endhohlwellen-Drehgebern
(außer 36E und 100G) in benötigter Anzahl beigelegt.

Details
