• Kompakte Bauform
• Einfache, schnelle und flexible Montage
• Hohe Betriebssicherheit
• Lange Lebensdauer

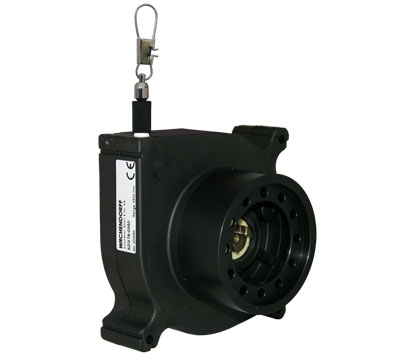

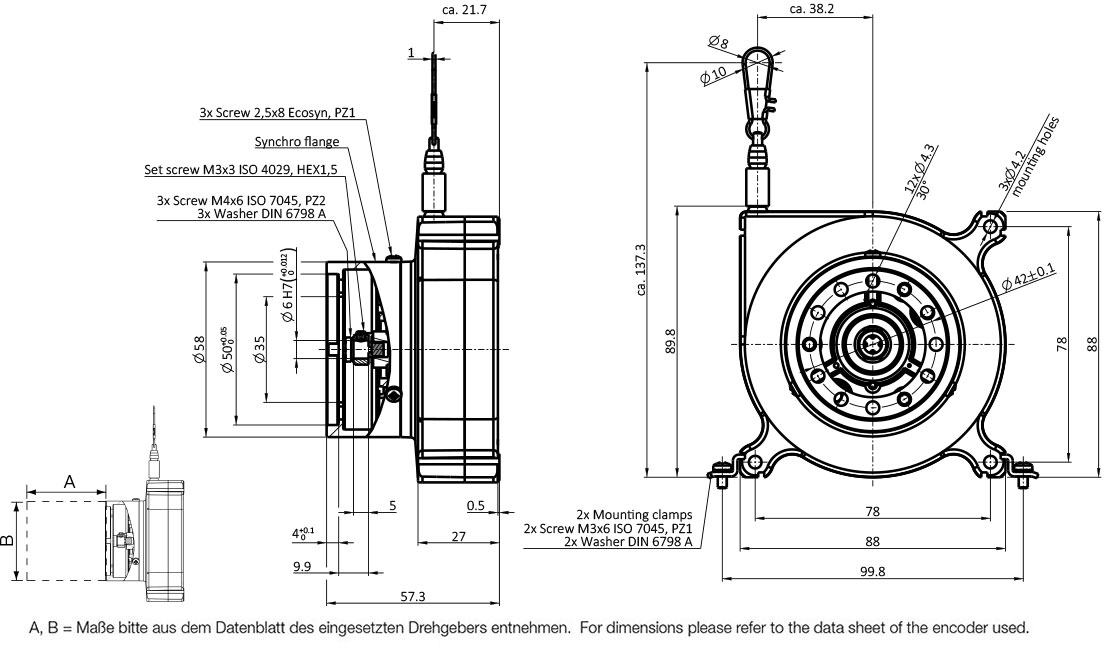

Das Seilzugsystem SZG78 ist für den rauen Einsatz entwickelt worden. Die kompakten Abmessungen ermöglichen den Einsatz in engen Bereichen.
Das SZG78 ist schnell montiert und bietet mit seiner hochgenauen Mechanik eine zuverlässige und präzise Längenmessung. Die intelligente Federung und das Edelstahlseil garantieren eine sehr lange Lebensdauer auch unter harten Umweltbedingungen.

Diese Drehgeber eigenen sich für die Montage:
(Option AIX = Welle: Ø 6 mmm, Wellenlänge: 10 mm).
Inkrementale Drehgeber:
WDGI-58A-06-AIX (optisch)
WDGP-58A-06-AIX
WDGN-58A06-AIX
oder
Absolute Drehgeber WDGA-58A-06-AIX

Der Drehgeber ist bereits montiert.

Bestellnummer für SZG78 ohne Drehgeber:
SZG780350UZVK = Seillänge 3.500 mm
SZG780500UZVK = Seillänge 5.000 mm
STEP: SZG78xxxxUZVK

Beispiel-Bestellnummer für SZG78 mit Drehgeber: s. Datenblatt

Anforderung STEP-Datei
(Bitte definieren Sie einen Drehgebertypen und geben Sie bei Ihrer STEP-Dateianforderung die entsprechende Bestellnummer des SZG an)

Zubehör: Umlenkrolle

0 - 3500 mm
0 - 5000 mm

Berechnung der Auflösung:
Inkremental z.B. 2500 Impulse und 3,5 m Seillänge
Berechnung der Impulse/mm:
Impulse/Mittlerer Weg pro Umdrehung = Impulse/mm
z.B. 2500 / 238,1 = ca. 10,5 Impulse/mm

Inkremental z.B. 2500 Impulse und 5 m Seillänge
Berechnung der Impulse/mm:
Impulse/Mittlerer Weg pro Umdrehung = Impulse/mm
z.B. 2500 / 238,7 = ca. 10,47 Impulse/mm

Absolut z.B. 12 Bit Singleturn und 3,5 m Seillänge
Berechnung der Schritte/mm: (x = Singleturn Auflösung)
2^X/Mittlerer Weg pro Umdrehung = Schritte/mm
z.B. 2¹² / 238,1 = 4096 / 238,1 = ca. 17,2 Schritte/mm

Absolut z.B. 12 Bit Singleturn und 5 m Seillänge
Berechnung der Schritte/mm: (x = Singleturn Auflösung)
2^X/Mittlerer Weg pro Umdrehung = Schritte/mm
z.B. 2¹² / 238,7 = 4096 / 238,7 = ca. 17,16 Schritte/mm
