• Kompakte Bauform
• Einfache, schnelle und flexible Montage
• Hohe Betriebssicherheit
• Lange Lebensdauer

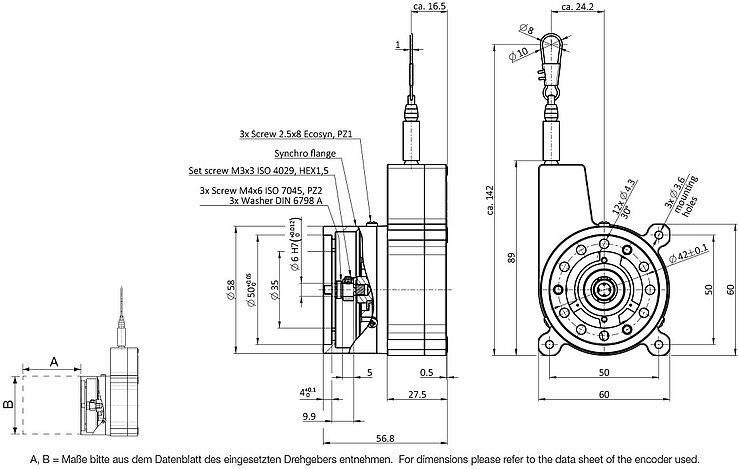

Das Seilzugsystem SZG50 ist für den rauen Einsatz entwickelt worden. Die kompakten Abmessungen ermöglichen den Einsatz in engen Bereichen.
Das SZG50 ist schnell montiert und bietet mit seiner hochgenauen Mechanik eine zuverlässige und präzise Längenmessung. Die intelligente Federung und das Edelstahlseil garantieren eine sehr lange Lebensdauer auch unter harten Umweltbedingungen.

Diese Drehgeber eigenen sich für die Montage:
(Option AIX = Welle: Ø 6 mmm, Wellenlänge: 10 mm).
Inkrementale Drehgeber:
WDGI-58A-06-AIX (optisch)
WDGP-58A-06-AIX
WDGN-58A06-AIX
oder
Absolute Drehgeber WDGA-58A-06-AIX

Der Drehgeber ist bereits montiert.

Bestellnummer für SZG50 ohne Drehgeber: SZG500240UZVK
STEP: SZG500240UZVK

Beispiel-Bestellnummer für SZG50 mit Drehgeber: s. Datenblatt

Anforderung STEP-Datei
(Bitte definieren Sie einen Drehgebertypen und geben Sie bei Ihrer STEP-Dateianforderung die entsprechende Bestellnummer des SZG an)

Zubehör: Umlenkrolle

0 - 2400 mm

Berechnung der Auflösung:
Inkremental z.B. 2500 Impulse und 2,4 m Seillänge

Berechnung der Impulse/mm:
Impulse/Mittlerer Weg pro Umdrehung = Impulse/mm
z.B. 2500 / 150,75 mm = ca. 16,58 Impulse/mm

Absolut z.B. 12 Bit Singleturn und 2,4 m Seillänge

Berechnung der Schritte/mm: (x = Singleturn Auflösung)
2^X/Mittlerer Weg pro Umdrehung = Schritte/mm
z.B. 2¹² / 150,75 = 4096 / 150,75 = ca. 27,17 Schritte/mm
