• Bis zu 0,02 mm/Impuls für hervorragende Messergebnisse
• Für viele Oberflächen geeignet
• Dämpfende Lagerung
• Anpressdruck - Leicht anpassbar durch intelligente Zentraljustierung
• Durch vormontierten Winkel leicht anbaubar

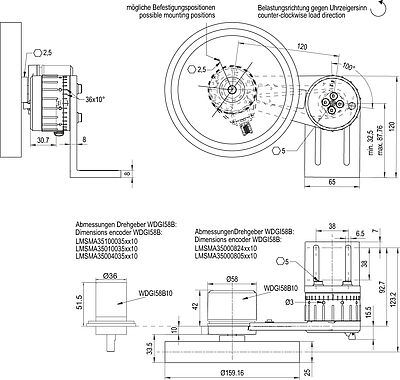

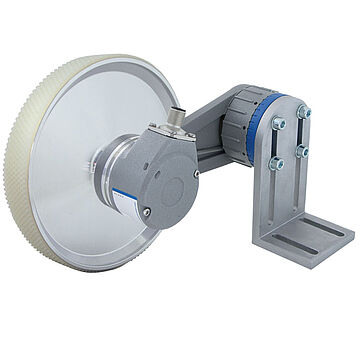

Mit dem Messsystem LMSMA35 liefern wir Ihnen ein perfekt abgestimmtes, vormontiertes Komplettsystem.

Auflösung WDGI 58B10 mit:
500 I/U: 1 Imp./mm = 1,0 mm/Impuls
5000 I/U: 10 Imp./mm = 0,1 mm/Impuls
12500 I/U: 25 Imp./mm = 0,04 mm/Impuls
25000 I/U: 50 Imp./mm = 0,02 mm/Impuls

500 ppr: 1 pulse/mm = 25.4 pulses/inch
5000 ppr: 10 pulses/mm = 254 pulses/inch
12500 ppr: 25 pulses/mm = 635 pulses/inch
25000 ppr: 50 pulses/mm = 1270 pulses/inch

Betriebsspannung/Eigenstromaufnahme:
4,75 VDC bis 30 VDC: max. 40 mA
4,75 VDC bis 5,5 VDC: max. 100 mA
10 VDC bis 30 VDC: max. 100 mA

Ausgangsschaltung:
HTL (TTL bei 5 VDC),
HTL,
TTL

Kanäle:
ABN und invertierte Signale

Kanäle:
ABN und invertierte Signale

Zubehör:
Passend zu Drehgeber mit Sensor-Steckerabgang SC8, 8-polig, IP67.
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose, Schirm aufgelegt.
gerade KI867
abgewinkelt KIA867


Vorspannkraft: 0 N bis 30 N in 5 N Schritten

Federweg bei Vorspannung:
  5 N = 90°
10 N = 80°
20 N = 50° ca. 90 mm
25 N = 45° ca. 84 mm
30 N = 40° ca. 77 mm

Achsenlänge: 120 mm

Arretierung: Federarm bei 100 ° in Ausgangszustand (Feder nicht belastet)

Anpressdruck: Einstellbar, Rasterung in 10 ° Schritten (entspricht 5 N)

Material: Aluminium-Druckguss

Messräder U = 500 mm

LMSMA35-xxxx-yy-KH mit Messrad MR500KH:
Belag: Kunststoff (Hytrel, glatt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.

LMSMA35-xxxx-yy-KG mit Messrad MR500KG:
Belag: Kunststoff (Hytrel, geriffelt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.

LMSMA35-xxxx-yy-KR mit Messrad MR500KR:
Belag: Aluminium (Hytrel, geriffelt)
Einsatzgebiete: Pappe, Holz, Textilien.

LMSMA35-xxxx-yy-NG mit Messrad MR500NG:
Belag: Kunststoff (Noppengummi)
Einsatzgebiete: Textilien.

Das Längenmesssystem ist auch ohne Montagewinkel erhältlich.
Bestellnummer: LMSMA25-xxxx-yy-zz
