Anbaukit für frequenzgeregelte Aufzüge WDGAK58B
mit Vollwellendrehgeber

Für den Anbau von Drehgebern an eine frequenzgeregelte Aufzugsmaschine.

DatenblattTechnische Anwendungsberatung
WDGAK58B
Highlights
  • Vollständiger Satz als Nachrüstkit
  • Schnell und sicher mit Hilfe des Zubehörs montiert
  • Preiswerte Lösung für die Modernisierung
  • TTL, HTL- oder Sinus-Ausgang
  • Gewinde: M8, M10, M12, M16 und M20
Produkt-Details
Beschreibung

Jeder Anbausatz besteht aus:
1 x Drehgeber, 1 x Montagewinkel, 1 x Anschlusskabel (15 m),
1 x Doppelschlaufenkupplung , 5 x Wellenadapter

Max. Betriebsdrehzahl
8000 min'-1
Impulszahlen

1024, 2048, 4096 (TTL/HTL)
1024, 2048 (Sin/Cos)

Ausgangskanäle

H24: 3 Kanäle, A, B und Nullimpuls N
R05: 6 Kanäle, A, B und Nullimpuls N + Invertierte
SIN: 4 Kanäle, A, B, (Sin/Cos)

Montagewinkel

Montagewinkel
Der Montagewinkel dient der einfachen Befestigung der Geber in der Aufzugsanlage. Dabei ist darauf zu achten, dass der zulässige Wellenversatz der Kupplung eingehalten wird.

Kupplung

Doppelschlaufenkupplung
Die Doppelschlaufenkupplung dient dem Ausgleich zwischen Antrieb und Geber. die Kupplung verfügt über eine besonders große Ausgleichsfähigkeit.

Wellenadapter

Wellenadapter
Die Wellenadapter werden in ein entsprechendes Gewinde der Aufzugsmaschine eingeschraubt und erlauben den einfachen Anschluss über die Doppelschlaufenkupplung.

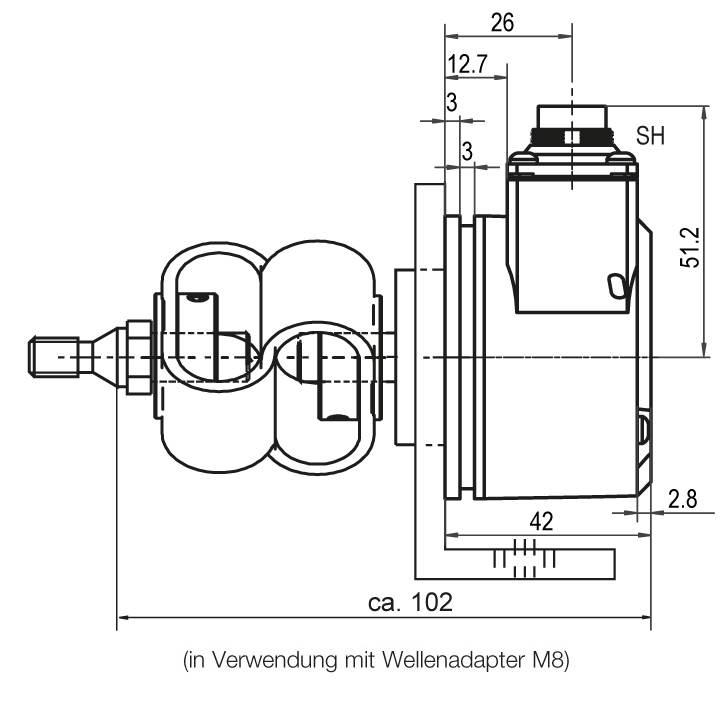

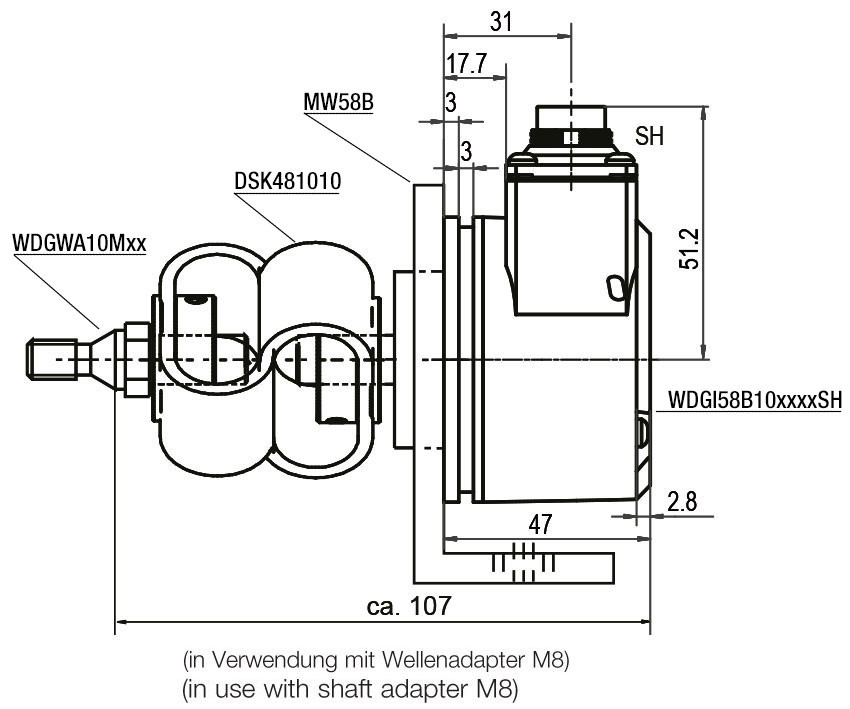

Alle Abmessungen in mm
