WDGA 58E EtherNet/IP

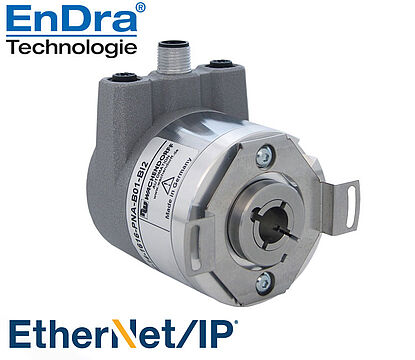

Drehgeber absolut, magnetisch, EtherNet/IP WDGA 58E
Bushaube: Anschluss über 3x M12-Stecker
Endhohlwelle
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn
Endhohlwelle: Ø 12 mm, 14 mm oder 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
Protokoll: EtherNet/IP™
Classes: Position Sensor, DLR

Datenblatt Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA Industrial Ethernet (PDF 186 kB) Technische Anwendungsberatung
Drehgeber EtherNet/IP WDGA 58E
Highlights
  • EtherNet/IP™, Conformance tested nach Version CT-18
  • Kompakte Bauform mit Bushaube
  • EnDra®: Wartungsfrei und umweltschonend
  • Single-/Multiturn (max. 16 bit/43 bit)
  • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand sowie 2 L/A LED´s
  • Höchste Lagerlasten bis 80 N radial, 50 N axial
  • DLR (Device-Level-Ring) zur Steigerung der Anlagenverfügbarkeit durch redundante Netzwerkkommunikation
  • Volle Skalierbarkeit dank Rundachsfunktion, für binäre und nicht binäre Auflösungen, sowie für nicht komplette Multiturn-Umdrehungen (Getriebekalkulation).
  • IP-Adresse individuell per DHCP einstellbar oder vordefiniert
  • Über integriertem Webserver konfigurierbar:
    • IP-Adresse
    • Subnetz-Maske
    • Gateway-Adresse
    • Drehgeberparameter auslesbar
    • Firmwareupdate
Produkt-Details
Flansch
Endhohlwelle
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

43 Bit

Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 15 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 125 mA
Leistungsaufnahme: typ. 3 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
IP65 rundum
Hinweis

Allgemeine Hinweise zu EtherNet/IP
EtherNet/IP Conformance Tested nach Version CT-18
EtherNet/IP Specification Vol 2, Ed 1.29
CIP Specification Vol 1, Ed 3.31

Einstellbare Parameter

  • Schrittzahl je Umdrehung
  • Anzahl der Umdrehungen
  • Skalierung
  • Drehrichtung
  • CAMs
  • Gear Ratio
  • Preset
  • Zählrichtung
  • Auflösung
  • Einheit Geschwindigkeit
  • IP-Adresse
  • Position
  • Positionslimit
  • Warnmeldungen ("Frequency Exceeded" und "Position Limits Exceeded")


Objekte (CIP Objects)

  • Identity Object
  • Message Router
  • Assembly Object
  • Connection Manager
  • Position Sensor Object
  • Qos Object
  • TCP / IP Interface Object
  • EtherNet Link Object


EtherNet/IP Merkmale

  • DLR (Device Level Ring) möglich
  • Qos (Quality of Service) möglich
  • ACD (Address Conflict Detection)
  • Multicast- und Unicast-Fähigkeit
