Drehgeber absolut
Produkte
Informationen
WDGA 58S CANopen

Drehgeber absolut, magnetisch, CANopen WDGA 58S,
Salznebelfest nach DIN EN 60068-2-11
Hochdruck-/ Dampfstrahl-Reinigung
Säuren- und Laugenbeständig

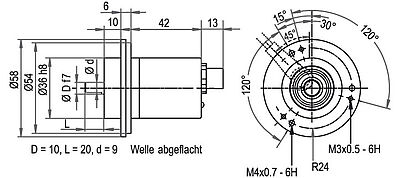

Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn;
Vollwelle: Ø 10 mm;
Kommunikationsprofil CiA 301;
Geräteprofil CiA 406 V3.2 class C2;
Binär-Code

Datenblatt Allgemein technische Daten absolute Drehgeber CANopen (PDF 569 kB) Technische Anwendungsberatung
Drehgeber WDGA58SCAN
Highlights
  • Salznebeltest nach DIN EN 60068-2-11 erfolgreich bestanden
  • Schutzart IP67 + IP69k (Hochdruck-/ Dampfstrahl-Reinigung)
  • Korrosionsbeständig
  • EnDra®: Wartungsfrei und umweltschonend
  • CANopen, Single- und Multiturn
  • Kommunikationsprofil CiA 301
  • Geräteprofil CiA 406
  • Single-/Multiturn (max. 16 bit/43 bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • 2-Farb-LED als Anzeige von Betriebszustand und
    Fehlermeldung nach CiA 303-3
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit mit high precision value bis zu 43 Bit.

Welle
Ø 10 mm
Wellenlänge: L: 18 mm
Max. Wellenbelastung radial: 100 N
Max. Wellenbelastung axial: 100 N
Max. Betriebsdrehzahl
3600 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
IP67 rundum und IP69K
Hinweis

LED-Signalisierung
 Demonstration der LED Status-Signalisierung

Konfigurationssoftware
 Software-Download

Handbuch WDGA CANopen
 Handbuch WDGA CANopen

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB5 axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA CANopen
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA CANopen

Download (569 KB)
Handout Magnetische Absolutgeber WDGA
Handout Magnetische Absolutgeber WDGA

  • Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 Bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • Höchste Lagerlasten, IP67
  • EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
  • QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Download (768 KB)
Kurz-Katalog Drehgeber und Systeme
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

Download (3.79 MB)
HALT Test
Der HALT-Test

entwicklungsbegleitende Prüfungen für höchste Zuverlässigkeit

Download (447 KB)
Bahnverarbeitende Industrie
Bahnverarbeitende Industrie

Qualitätssicherung im laufenden Prozess

Download (345 KB)
Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Download (544 KB)
Montageanleitung absolute Drehgeber WDGA CANopen
Montageanleitung absolute Drehgeber WDGA CANopen, CANopen LIFT

Download (802 KB)
Technical Note deutsch
Technical Note WDGA CANopen

deutsch

Download (662 KB)
Technical Note english
Technical Note WDGA CANopen

english

Download (732 KB)
EDS File Singleturn
EDS Datei

EDS-Datei für absolute Drehgeber WDGA Singleturn, CANopen.

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

Download (19.87 KB)
EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen
EDS-Datei

EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen.

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

Download (19.89 KB)
EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU - Konformitätserklärung Absolutdrehgeber WDGA 2.0 CAN/SSI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

Download (611 KB)
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

Download (144 KB)
UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

Download (556 KB)
REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

Download (183 KB)
ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

Download (405 KB)
BGZ0000KIT-ZVK

Starterkit CANopen

für absoluten Drehgeber WDGA

Details
CANUSBANALYZER Drehgeber Absolut CANopen
CANUSBANALYZER

PEAK CAN-USB-Analyzer

für absoluten Drehgeber WDGA

Details

Der Drehgeber WDGA 58S CANopen ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.

Drehgeber-Spezifikationen allgemein

Absolute Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang
Anschlusshaube
###field_abs_ah_bestcode###

Ihr konfigurierter Bestell-Code

WelleSingleturnMultiturnSchnittst.SoftwareCodeVersorg.Galv.AnschlussOption
WDGA 58SCOAB00CB5
