WDGA 58S SSI

Drehgeber absolut, magnetisch, SSI WDGA 58S,
Salznebelfest nach DIN EN 60068-2-11
Hochdruck-/ Dampfstrahl-Reinigung

Säuren- und Laugenbeständig
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn;
Vollwelle: Ø 10 mm;
Binär- oder Gray-Code

Datenblatt Allgemein technische Daten absolute Drehgeber SSI (PDF 594 kB) Technische Anwendungsberatung

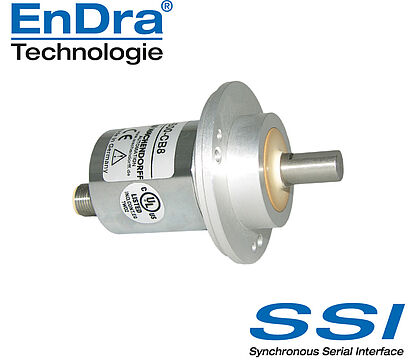

Drehgeber WDGA58SSSI
Highlights
  • EnDra-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: SSI (synchron-seriell Interface)
  • Code: Binär oder Gray
  • Nullsetzbar
  • Zählrichtung wechselbar
  • LED für Statussignalisierung
  • EMC: EN 61000-6-2, EN 61000-6-3
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 43 Bit.

Welle
Ø 10 mm
Wellenlänge: L: 18 mm
Max. Wellenbelastung radial: 100 N
Max. Wellenbelastung axial: 100 N
Max. Betriebsdrehzahl
3600 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
IP67 rundum und IP69K

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB8 axial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND1
+UB2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchirmGehäuse
