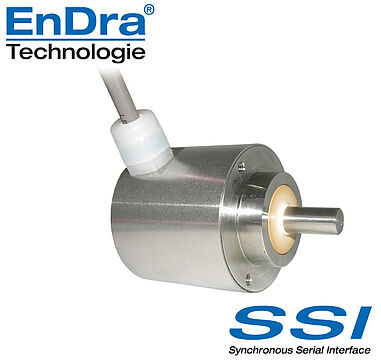

Drehgeber absolut, magnetisch, SSI, WDGA 58V,
Speziell für die Lebensmittelbranche
Säuren- und Laugenbeständig

Hochdruck-/Dampfstrahlreinigung
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn;
Vollwelle: Ø 10 mm
Binär- oder Gray-Code

Datenblatt Allgemeine technische Daten absolute Drehgeber SSI (PDF 594 kB) Technische Anwendungsberatung
Drehgeber WDGA58VSSI
Highlights
  • EnDra-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: SSI (synchron-seriell Interface)
  • Code: Binär oder Gray
  • Nullsetzbar
  • Zählrichtung wechselbar
  • EMC: EN 61000-6-2, EN 61000-6-3
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Edelstahl, V4A
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 43 Bit.

Welle
Ø 10 mm
Wellenlänge: L: 18 mm
Max. Wellenbelastung radial: 100 N
Max. Wellenbelastung axial: 100 N
Max. Betriebsdrehzahl
3600 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Arbeitstemperatur
-20 °C bis +80 °C
Lagertemperatur
-20 °C bis +80 °C
Schutzart
IP67+IP69K rundum
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GNDOG
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA SSI
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA SSI

Handout WDGA Encoder Drehgeber
Handout Magnetische Absolutgeber WDGA

  • Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 Bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • Höchste Lagerlasten, IP67
  • EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
  • QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Kurzkatalog Drehgeber - Short catalogue encoders
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

HALT Test
Der HALT-Test

entwicklungsbegleitende Prüfungen für höchste Zuverlässigkeit

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Montageanleitung absolute Drehgeber WDGA SSI
Montageanleitung absolute Drehgeber WDGA SSI

Technical Note deutsch
Technical Note WDGA SSI Basics

deutsch

Technical Note english
Technical Note WDGA SSI Basics

english

ECOLAB Bescheinigung für Materialbeständigkeitstest
ECOLAB - Bescheinigung für Materialbeständigkeitstest

mit den Reinigungs-/Desinfektionsmitteln P3-topactive DES, P3-topax 19, P3-topax 56, P3-topax 66 und P3-topax 91 sowie demineraliertem Wasser als Nullwert.

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU - Konformitätserklärung Absolutdrehgeber WDGA 2.0 CAN/SSI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

Drehgeber-Spezifikationen allgemein

Absolute Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang
Anschlusshaube
