WDGA 58E SAE J1939 galv. getrennt

Drehgeber absolut, magnetisch, CAN SAE J1939 WDGA 58E
Galvanisch getrennt;
Anschluss: Stecker
Endhohlwelle;
Gehäuse: Ø 58 mm

16/32-bit Single-/Multiturn;
Endhohlwelle: Ø 12 oder 14 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse

Datenblatt Technische Anwendungsberatung
Drehgeber WDGA58E SAEJ1939 galv
Highlights
  • EnDra®-Multiturn Technolgie: Wartungsfrei und umweltschonend
  • CAN SAE J1939 Protokoll
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
Produkt-Details
Flansch
Endhohlwelle
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit

Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Wellenlänge: L: 17 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 100 mA
Leistungsaufnahme: max. 1 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65
Hinweis
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB5 axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC5 radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

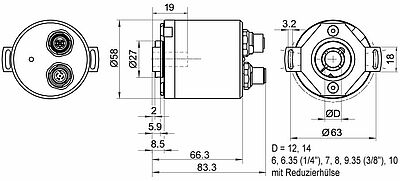

DB5 axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
BuchseM12x1, 5-polig
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
SteckerM12x1, 5-polig
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
WDGDS10019
WDGDS10019

Drehmomentstütze WDGDS10019

für Hohlwellen-Drehgeber WDGI 58H und Endhohlwellen-Drehgeber WDGI 58E und WDGA 58E.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Wellenadapter M8 WDGWA10M08

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Wellenadapter M10 WDGWA10M10

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Wellenadapter M12 WDGWA10M12

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Wellenadapter M14 WDGWA10M14

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Wellenadapter M16 WDGWA10M16

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Wellenadpater M20 WDGWA10M20

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Reduzierhülsen für Hohlwelle Ø 12 mm

für Hohlwellendrehgeber WDGI 58H und
Endhohlwellendrehgeber WDGI 58E, WDGA 58E.

Der Drehgeber WDGA 58E CAN SAE J1939 galv. ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.

Drehgeber-Spezifikationen allgemein

Absolute Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang
Anschlusshaube
###field_abs_ah_bestcode###

Ihr konfigurierter Bestell-Code

WelleSingleturnMultiturnSchnittst.SoftwareCodeVersorg.Galv.AnschlussOption
WDGA 58ECJAB01
