SZG165

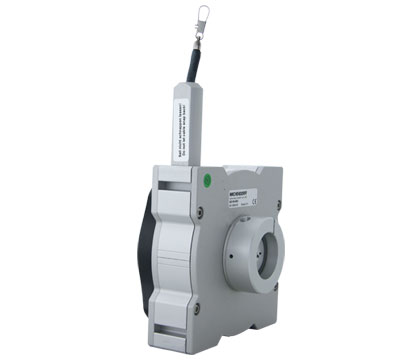

Seilzugsystem SZG165 mit WDGI58B oder WDGA58B

Messbereich: 8 m, 10 m, 20 m, 40 m
Ausgang: inkremental oder absolut
Seilscheibenumfang:
357,14 mm (8 m)
333,33 mm (10, 20, 40 m)

DatenblattTechnische Anwendungsberatung
Highlights
  • Kugelgelagerter Drallfänger
  • Edelstahl-Messseil
  • Gleitlagerführung
  • Schnelle Befestigungsmöglichkeit
Produkt-Details
Beschreibung

Das Seilzugsystem SZG165 ist für den rauen Einsatz entwickelt worden. Die kompakten Abmessungen ermöglichen den Einsatz in engen Bereichen.
Das SZG165 ist schnell montiert und bietet mit seiner hochgenauen Mechanik eine zuverlässige und präzise Längenmessung. Die intelligente Federung und das Edelstahlseil garantieren eine sehr lange Lebensdauer auch unter harten Umweltbedingungen. Die Mechanik ist optimal an die inkrementalen WDGI58B oder absoluten WDGA58B Drehgeber angepasst. Der Drehgeber ist bereits montiert.


Bestellnummer für SZG165 ohne Drehgeber:

8m              SZG1650800UZVK
10mSZG1651000UZVK
20mSZG1652000UZVK
40mSZG1654000UZVK



Bestellnummer für SZG165 mit Drehgeber: s. Datenblatt

Anforderung STEP-Datei
(Bitte definieren Sie einen Drehgebertypen und geben Sie bei Ihrer STEP-Dateianforderung die entsprechende Bestellnummer des SZG an)

Messbereich

8 m, 10 m, 20 m, 40 m

Auflösung

Berechnung der Auflösung:
Inkremental z.B. 2500 Impulse und 10 m Seillänge

Berechnung der Impulse/mm:
Impulse/Seilscheibenumfang = Impulse/mm
z.B. 2500 / 333,33 = 7,5 Impulse/mm

Absolut z.B. 12 Bit Singleturn und 10 m Seillänge

Berechnung der Schritte/mm: (x = Singleturn Auflösung)
2X/Seilscheibenumfang = Schritte/mm
z.B. 212 / 333,33 = 4096 / 333,33 = 12,3 Schritte/mm

Signale
inkremental
absolut
Arbeitstemperatur
inkremtental: -20 °C bis +80 °C; absolut: -20 °C bis +85 °C

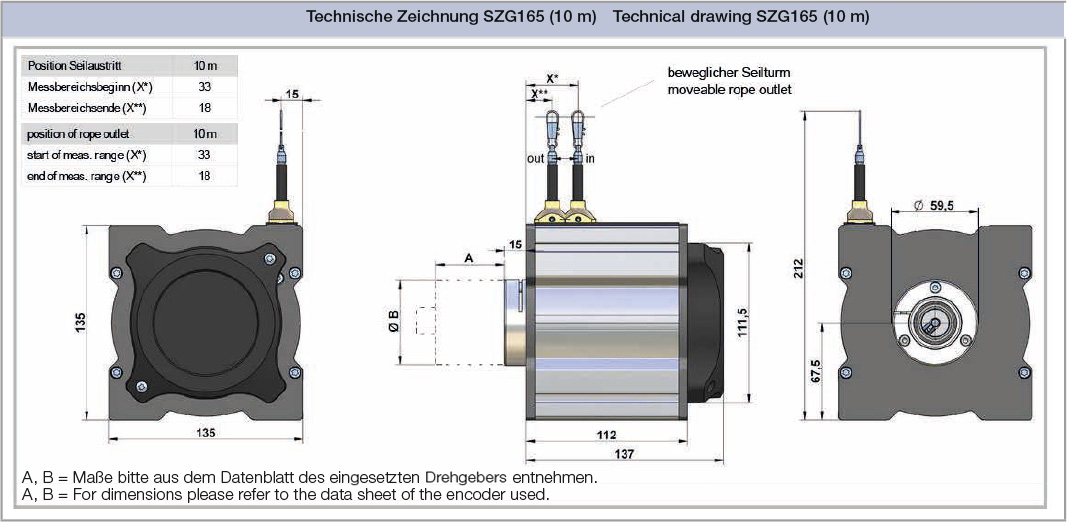

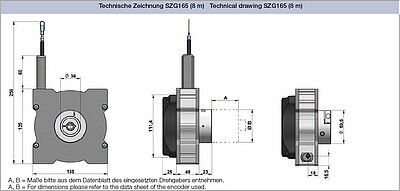

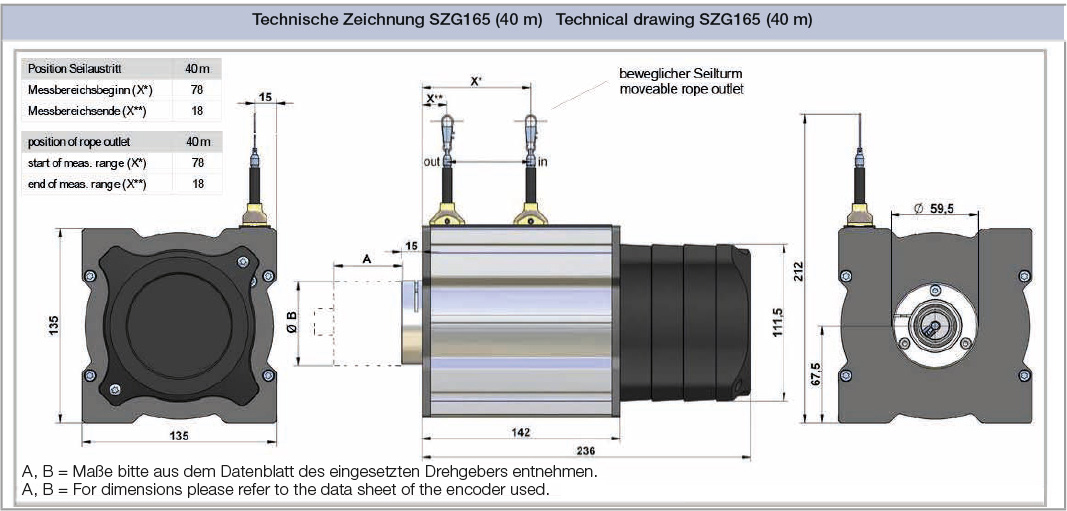

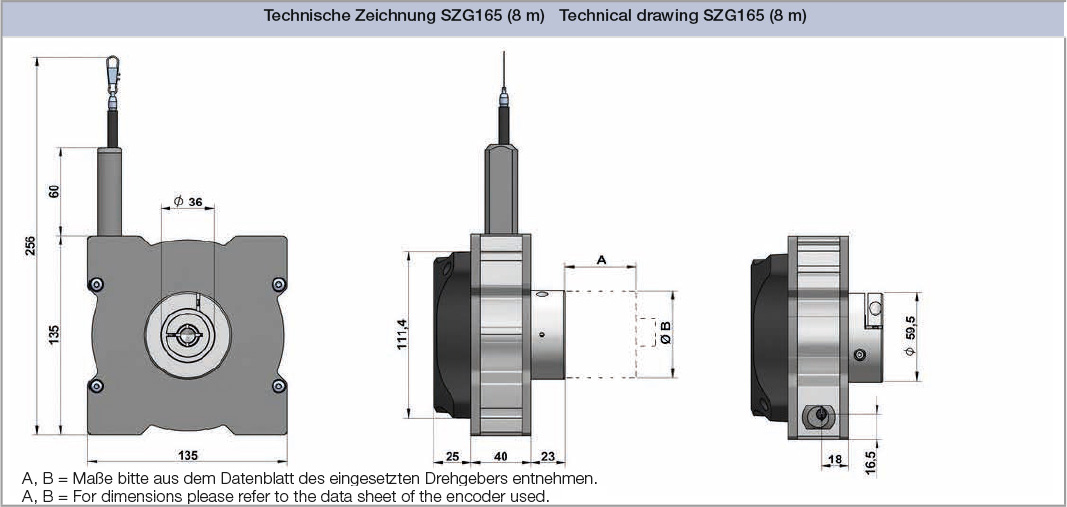

Alle Abmessungen in mm




Robuste Seilzugsysteme SZG - Robust Cable Systems SZG
Handout - Robuste Seilzugsysteme SZG

... exakte Längenmessung von 1.250 mm bis 40.000 mm
