• Ultra kompaktes System mit neuem Federarm, inkl. über NFC konfigurierbarem Drehgeber WDGN 36A und 150 mm oder 200 mm Messrad
• Impulszahl 1 I/U bis 16384 I/U und HTL/TTL über NFC konfigurierbar
• Bis zu 0,01 mm/Impuls für hervorragende Messergebnisse
• Für viele Oberflächen geeignet
• Dämpfende Lagerung
• Anpressdruck - Leicht anpassbar durch intelligente Zentraljustierung
• Durch vormontierten Winkel leicht anbaubar

Mit dem Messsystem LMSCA32-WDGN liefern wir Ihnen ein perfekt abgestimmtes, vormontiertes Komplettsystem.

Auflösung WDGN 36A 1 I/U bis 16384 I/U frei wählbar, konfigurierbar über NFC
Beispielberechnung mit Messsystemen LMSxxxKH, LMSxxxKG, LMSxxxNG:
Messradumfang (200 mm) : Impulse Drehgeber = xx mm/Impuls
Beispiel: 200 : 2000 = 0,1 mm/Impuls (10 Imp./mm)

Messsystem LMSxxxGR:
Messradumfang (150 mm) : Impulse Drehgeber = xx mm/Impuls
Beispiel: 150 : 1500 = 0,1 mm/Impuls (10 Imp./mm)

Betriebsspannung/Eigenstromaufnahme:
4,75 VDC bis 32 VDC: max. 80 mA

Ausgangsschaltung:
TTL, HTL über NFC konfigurierbar

Kanäle:
ABN und invertierte Signale

Passend zu Drehgeber mit Sensor-Steckerabgang SC8, 8-polig, IP67.
Konfektioniertes abgeschirmtes Kabel mit Anschlussdose, Schirm aufgelegt.
 gerade KI867
 abgewinkelt KIA867

Vorspannkraft: 0 N bis 20 N in 5 N Schritten

Achsenlänge: 74,5 mm

Anpressdruck: Einstellbar, Rasterung in 3° Schritten (entspricht 5 N)

Material: Aluminium

Messräder U = 200 mm

LMSCA32-WDGN-BAS-KH mit Messrad MR200KH:
Belag: Kunststoff (Hytrel, glatt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.

LMSCA32-WDGN-BAS-KG mit Messrad MR200KG:
Belag: Kunststoff (Hytrel, geriffelt)
Einsatzgebiete: Kunststoff, lackierte Oberflächen, Papier, Pappe, Holz, Metall, Textilien.

LMSCA32-WDGN-BAS-NG mit Messrad MR200NG:
Belag: Kunststoff (Noppengummi)
Einsatzgebiete: Textilien.

Messrad U = 150 mm

LMSCA32-WDGN-BAS-GR mit Messrad MR200GR:
Belag: Kunststoff (O-Ring, Gummi, glatt)
Einsatzgebiete: Holz, Metall, Förderbänder, Papier, Textilien.

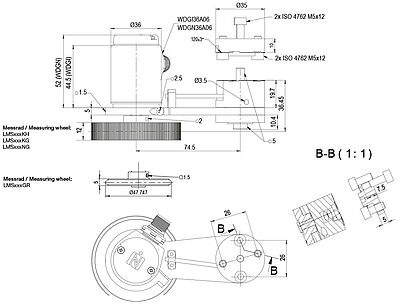

Das Längenmesssystem ist auch ohne Montagewinkel erhältlich.
Bestellnummer: LMSCA22-WDGN-BAS-zz
