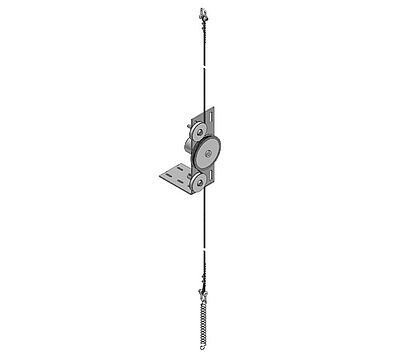

Messeinheit - Mitlaufende digitale Riemen-Schachtkopierung Silent Move light WDGMEMZ

Bis zu einer Höhe von 120 Metern

DatenblattTechnische Anwendungsberatung
WDGMEMZ
Highlights
  • Messeinheit zur Befestigung an vorhandenen Schienensystemen
    im Aufzugsschacht
  • Leise und schlupffreie digitale Schachtkopierung
    für Montage am Fahrkorb
  • Einsatz bis zu einer Geschwindigkeit von 4 m/s
  • Besonders leise und laufruhig durch Spezialriemen
    und geräuscharme Aufhängung
  • Komfortable und zuverlässige Alternative zu Schaltern
    und Sensoren
  • Auflösung im Schacht:
    - Inkrementaler Drehgeber WDGI58B
      bis zu 0,08 mm/Imp. bei 5.000 Impulsen
    - Absoluter Drehgeber WDGA58B Multiturn, mit
       CANopen-Schnittstelle: 4096 (12 Bit) Schritte/Umdrehung <
       und 262.144 (18 Bit Multiturn) Umdrehungen,
       CANopen-LIFT Schnittstelle: 4.096 (12 Bit) Schritte/Umdrehung
       und 262.144 (18 Bit Multiturn) Umdrehungen oder
       SSI-Schnittstelle: 4.096 (12 Bit) Schritte/Umdrehung und
       8.192 (13 Bit Multiturn) Umdrehungen
  • Schnelle und flexible Montage mit komplettem
    Befestigungs- und Spannset für den Riemen
Produkt-Details
Max. Höhe
120 Meter
Geschwindigkeit
bis 4 m/s
Auflösung

Inkrementaler Drehgeber WDGI 58B:
bis zu 0,08 mm/Imp. bei 5000 Impulsen


Absoluter Drehgeber WDGA 58B Multiturn mit:
CANopen-Schnittstelle:

4096 (12 Bit) Schritte/ Umdrehung und 262.144 (18 Bit Multiturn) Umdrehungen,

CANopen Lift-Schnittstelle:
4096 (12 Bit) Schritte/ Umdrehung und 262.144 (18 Bit Multiturn) Umdrehungen oder

SSI-Schnittstelle:
4.096 (12 Bit) Schritte/Umdrehung und 8.192 (13 Bit Multiturn) Umdrehungen

Riemen/Seil
Selbstführender Zahnriemen
