WDGA 58E EtherCAT (cov)

Drehgeber absolut, magnetisch, EtherCAT WDGA 58E
Bushaube: Anschluss über 3x M12-Stecker
Endhohlwelle
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn
Endhohlwelle: Ø 12 mm, 14 mm oder 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
Protokoll: EtherCAT
Geräteprofil: CiA DS-406 V4.0.2, Class 3

Datenblatt Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA Industrial Ethernet (PDF 571 kB) Technische Anwendungsberatung
Highlights
  • EnDra®: Wartungsfrei und umweltschonend
  • EtherCAT, Single- und Multiturn
  • Kompakte Bauform mit Bushaube
  • Single-/Multiturn (max. 16 bit/43 bit)
  • Zukunftsweisende Technologie
  • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand sowie 2 L/A LED´s
  • Höchste Lagerlasten bis 80 N radial, 50 N axial
  • CoE, FoE, EoE
  • Über integriertem Webserver konfigurierbar:
    • IP-Adresse
    • Subnetz-Maske
    • Gateway-Adresse
    • Drehgeberparameter auslesbar
    • Firmwareupdate

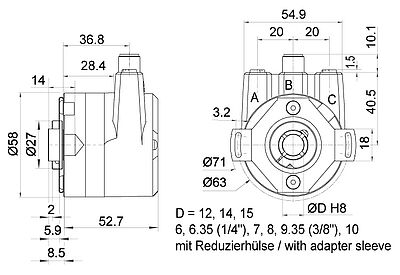

Produkt-Details
Flansch
Endhohlwelle
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

43 Bit

Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 15 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 9,5 mm
Eindringtiefe max.: 14 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 125 mA
Leistungsaufnahme: typ. 3 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
IP65 rundum
Hinweis

Konfigurationssoftware
 Software-Download

Licensing declaration
IP >= V1.00

 Licensing declaration

General technical Data and safety instructions absolute encoders WDGA Industrial Ethernet
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA Industrial Ethernet

Handout WDGA EtherCAT
EtherCAT Absolutgeber WDGA

Schnell und kompakt

Handout encoder WDGA Universal-IE
Universal Industrial Ethernet Absolutgeber

Protokoll-Auswahl per Klick

Handout WDGA Encoder Drehgeber
Handout Magnetische Absolutgeber WDGA

  • Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 Bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • Höchste Lagerlasten, IP67
  • EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
  • QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Kurzkatalog Drehgeber - Short catalogue encoders
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Handbuch WDGA EtherCAT
Handbuch WDGA EtherCAT

Montageanleitung absolute Drehgeber WDGA Industrial Ethernet
Montageanleitung absolute Drehgeber WDGA Industrial Ethernet

PROFINET IO; EtherNet/IP; EtherCAT; Universal IE

ESI-Datei XML-Gerätebeschreibungsdatei
ESI-Datei

XML-Gerätebeschreibungsdatei WDGA absolut mit EtherCAT.

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

Cerficate EtherCAT Conformance Test
Certificate EtherCAT Conformance Test

Wachendorff Automation GmbH & Co. KG

EtherCAT Technology Group hereby confirms the above named company taht the following family devices are successfully EtherCAT Conformanced Tested.

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU Konformitätserklärung Absolutdrehgeber WDGA Industrial Ethernet

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG

UKCA declaration of conformity absolute encoder WDGA Industrial Ethernet
UKCA declaration of conformity absolute encoder WDGA Industrial Ethernet

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

KIE-4-67-RJ
KIE-4-67-RJ

Konfektionierte Industrial Ethernet Anschlussleitung KIE-4-67-RJ:
passend zu Drehgebern WDGA mit Bushaube BI2 (PROFINET, EthertNet/IP, EtherCAT, Universal-IE)

Stecker M12 - Kabel - Stecker RJ45

KIE467DC
KIE-4-67-DC

Konfektionierte Industrial Ethernet Anschlussleitung KIE-4-67-DC:
passend zu Drehgebern WDGA mit Bushaube BI2 (PROFINET, EthertNet/IP, EtherCAT, Universal-IE)

Stecker M12 - Kabel - Stecker M12

KIZ467
KIZ-4-67-IE

Kabeldose KIZ-4-67:
Zur Spannungsversorgung, 4-polig

Konfektioniertes abgeschirmtes Kabel mit Anschlussdose gerade,
Schirm aufgelegt, IP67+IP69K.

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Wellenadapter M6 WDGWA10M06

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Wellenadapter M8 WDGWA10M08

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Wellenadapter M10 WDGWA10M10

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Wellenadapter M12 WDGWA10M12

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.

STEP-Datei: external link WDGWA10M12.stp

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Wellenadapter M14 WDGWA10M14

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Wellenadapter M16 WDGWA10M16

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.

STEP-Datei: external link WDGWA10M16.stp

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Wellenadpater M20 WDGWA10M20

für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Reduzierhülsen für Hohlwelle Ø 12 mm

für Hohlwellendrehgeber WDGI 58H und
Endhohlwellendrehgeber WDGI 58E, WDGA 58E.

Drehgeber-Spezifikationen allgemein

Absolute Drehgeber-Spezifikationen

Elektrischer Anschluss

Kabelabgang
Steckerabgang
Anschlusshaube
###field_abs_ah_bestcode###

Ihr konfigurierter Bestell-Code

WelleSingleturnMultiturnSchnittst.SoftwareCodeVersorg.Galv.Anschluss
WDGA 58EECUB01
