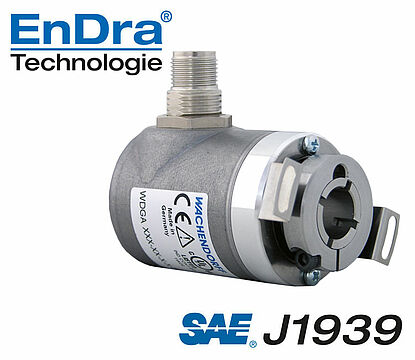

Drehgeber absolut, magnetisch, CAN SAE J1939 WDGA 36E,
Endhohlwelle; Gehäuse: Ø 36 mm
16/32-bit Single-/Multiturn;
Endhohlwelle: Ø 12, 14, 15 mm;
Ø 8, 10 mm über Reduzierhülse
- EnDra®-Multiturn Technolgie: Wartungsfrei und umweltschonend
- CAN SAE J1939 Protokoll
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- 2-Farb-LED als Anzeige von Betriebszustand
65.536 Schritte/360° (16 Bit)
Multiturn Auflösungbis zu 32 Bit
Hinweis: über Reduzierhülse
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Hinweis: über Reduzierhülse
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
LED-Signalisierung
Demonstration der LED Status-Signalisierung
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| CB5 | axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| CC5 | radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| L1 | radial, Schirm mit Gebergehäuse leitend verbunden (IP40) |
| +UB | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schirm | Schirm |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| L2 | axial, Schirm mit Gebergehäuse leitend verbunden |
| +UB | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schirm | Schirm |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| L3 | radial, Schirm mit Gebergehäuse leitend verbunden |
| +UB | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schirm | Schirm |
… für den direkten Einbau in Motoren.
Download (1.39 MB)
- Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 Bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Höchste Lagerlasten, IP67
- EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
- QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°
Download (1.33 MB)
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
Download (4.27 MB)
Wellenadapter M6 WDGWA10M06
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.
Wellenadapter M8 WDGWA10M08
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.
Wellenadapter M10 WDGWA10M10
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.
Wellenadapter M12 WDGWA10M12
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.
STEP-Datei:
WDGWA10M12.stp
Wellenadapter M14 WDGWA10M14
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.
Wellenadapter M16 WDGWA10M16
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.
STEP-Datei: WDGWA10M16.stp
Wellenadpater M20 WDGWA10M20
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.
Der Drehgeber WDGA 36E CAN SAE J1939 ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.
