Drehgeber absolut, magnetisch, RS485, WDGA 36E,
Endhohlwelle
Gehäuse: Ø 36 mm
16/32-bit Single-/Multiturn;
Endhohlwelle: Ø 12, 14, 15 mm;
Ø 8, 10 mm über Reduzierhülse;
CRC Checksumme
- EnDra®-Multiturntechnologie: wartungsfrei und umweltschonend
- Kompakte und robuste Industrieausführung
- Schnittstelle: RS485
- Nullsetzbar
- Zählrichtung wechselbar
- LED für Statussignalisierung
- EMC: EN 61000-6-2, EN 61000-6-3
bis zu 65.536 Schritte/360° (16 Bit)
Multiturn Auflösungbis zu 32 Bit.
Hinweis: über Reduzierhülse
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Hinweis: über Reduzierhülse
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| L2 | axial, Schirm mit Gebergehäuse leitend verbunden |
| S- (GND) | WH |
| S+ (DCin) | BN |
| A (DATA+) | GY |
| B (DATA-) | PK |
| PRESET | BU |
| DIR | RD |
| Schirm | housing |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|

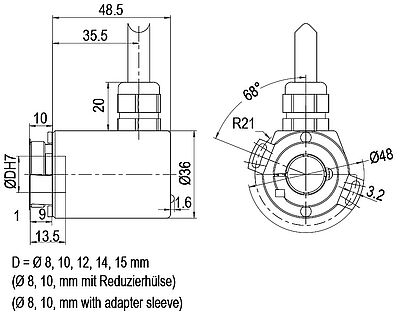

| L3 | radial, Schirm mit Gebergehäuse leitend verbunden |
| S- (GND) | WH |
| S+ (DCin) | BN |
| A (DATA+) | GY |
| B (DATA-) | PK |
| PRESET | BU |
| DIR | RD |
| Schirm | housing |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|

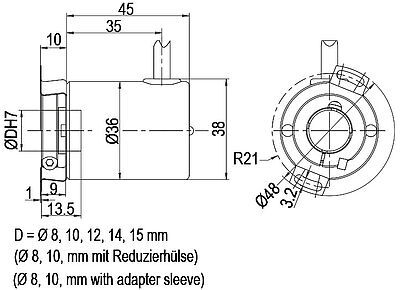

| K1 | radial, Schirm offen |
| S- (GND) | WH |
| S+ (DCin) | BN |
| A (DATA+) | GY |
| B (DATA-) | PK |
| PRESET | BU |
| DIR | RD |
| Schirm | housing offen |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|
| CB8 | axial, 8-polig, Schirm mit Gebergehäuse leitend verbunden |
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | |
|---|---|

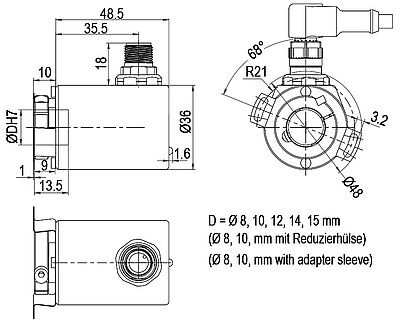

| CC8 | radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden |
… für den direkten Einbau in Motoren.
Download (736 KB)
- Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 Bit)
- Zukunftsweisende Technologie mit 32 Bit Prozessor
- Höchste Lagerlasten, IP67
- EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
- QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°
Download (768 KB)
- Inkrementale und absolute Drehgeber
- Digitale Schachtkopierung
- Eigene Entwicklung und Herstellung
- Motorfeedback
- Messsysteme
Download (3.79 MB)
Kabeldose KI-8-67-EIA:
Passend zu Drehgebern absolut WDGA RS485
mit Steckerabgang CB8 und CC8, 8-polig, IP67
Konfektioniertes abgeschirmtes Kabel
mit Anschlussdose gerade, Schirm aufgelegt.
Kabeldose KIA-8-67-EIA:
Passend zu Drehgebern absolut WDGA RS485
mit Sensor-Steckerabgang CB8 und CC8, 8-polig, IP67
Konfektioniertes abgeschirmtes Kabel
mit Anschlussdose abgewinkelt, Schirm aufgelegt.
Wellenadapter M6 WDGWA10M06
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M6.
Wellenadapter M8 WDGWA10M08
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M8.
Wellenadapter M10 WDGWA10M10
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M10.
Wellenadapter M12 WDGWA10M12
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M12.
STEP-Datei: WDGWA10M12.stp
Wellenadapter M14 WDGWA10M14
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M14.
Wellenadapter M16 WDGWA10M16
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M16.
Wellenadpater M20 WDGWA10M20
für Endhohlwellen- und Hohlwellendrehgeber Ø 10 mm
oder Kupplungen Ø 10 mm,
Gewinde M20.
