WDGAK 58E

Anbausatz für frequenzgeregelte Aufzüge WDGAK58E
mit Endhohlwellendrehgeber

Für den Anbau von Drehgebern an eine frequenzgeregelte Aufzugsmaschine.

DatenblattTechnische Anwendungsberatung
WDGAK58E
Highlights
  • Leichte Montage auf allen Motorwellen
  • Flexible Befestigungsmöglichkeit
  • Platzsparend
  • TTL, HTL- oder Sinus-Ausgang
  • Gewinde: M8, M10, M12, M16 und M20
Produkt-Details
Beschreibung

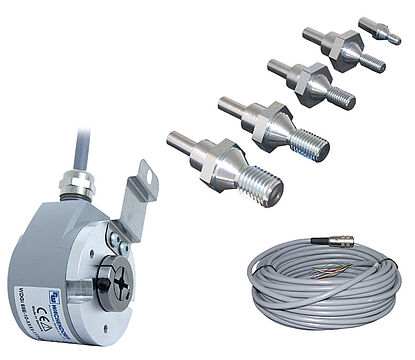

Jeder Anbausatz besteht aus:
1 x Drehgeber, 1 x Anschlusskabel (15 m), 5 x Wellenadapter

Drehgebertyp

Endhohlwellendrehgeber WDG 58E
inkl. Drehmomentstütze

Max. Betriebsdrehzahl
6000 min'-1
Impulszahlen

1024, 2048, 4096 (TTL/HTL)
1024, 2048 (Sin/Cos)

Ausgangskanäle

H24: 3 Kanäle, A, B und Nullimpuls N
R05: 6 Kanäle, A, B und Nullimpuls N + Invertierte
SIN: 4 Kanäle, A, B, (Sin/Cos)

Wellenadapter

Wellenadapter:
Die Wellenadapter werden in ein entsprechendes Gewinde der Aufzugsmaschine eingeschraubt.

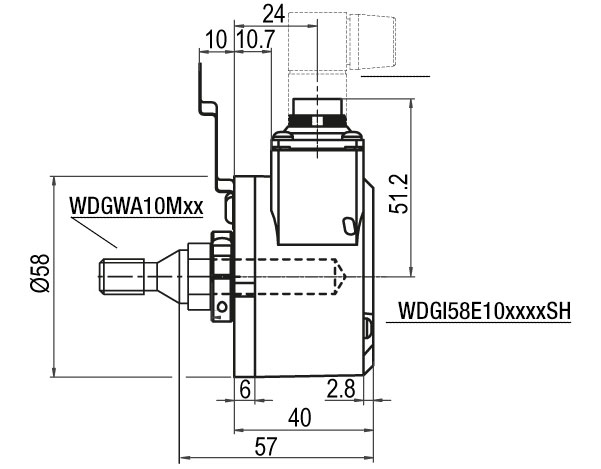

Alle Abmessungen in mm
Z WDGAS58E de

Installation kit WDGAK58B/58E for frequency-controlled drivers
Anbaukit WDGAK58B/58E für frequenzgeregelte Antriebe

  • Ein Set für alle Fälle - kleiner Aufwand, große Wirkung
  • Leichte Montage an allen Motorwellen
  • Flexibel und robust
  • Preiswerte Lösung für Modernisierung und Service
  • Konfektioniertes 15 m-Kabel

Montageanleitung Anbausatz WDGAK58E mit inkrementalem Drehgeber WDGI 58E
Montageanleitung Anbausatz WDGAK58E mit inkrementalem Drehgeber WDGI 58E

Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDG/WDGI
