WDGMA10000
Federarm für Drehgebertypen
58B, 58D, 58K, 58N und 58T
zur Längenerfassung
STEP download WDGMA10000_A STEP download WDGMA10000_B STEP download WDGMA10000_C
Abbildung ähnlich
Highlights
- Beliebige Montage: von unten, von oben, horizontal, vertikal
- Einstellbare Vorspannkraft: 20 N, 25 N und 30 N
- Kombinierbar mit allen Messrädern mit 500 mm Umfang
- In zwei Belastungsrichtungen verfügbar
Federweg
Federweg bei Vorspannung:
20 N = 50° ca. 90 mm
25 N = 45° ca. 84 mm
30 N = 40° ca. 77 mm
Gewicht
ca. 760 g
Bestellnummer(n)
WDGMA10000
Belastungsrichtung gegen Uhrzeigersinn
WDGMA10002
Belastungsrichtung im Uhrzeigersinn

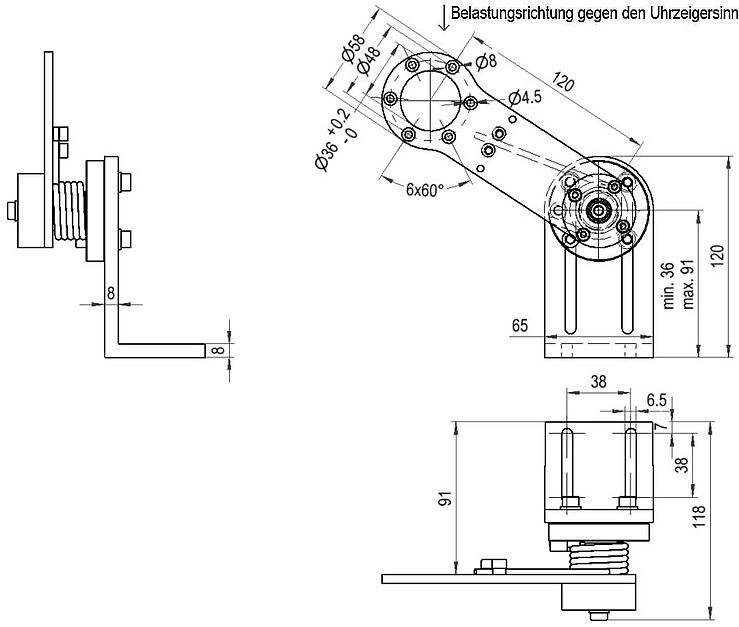

Alle Abmessungen in mm
