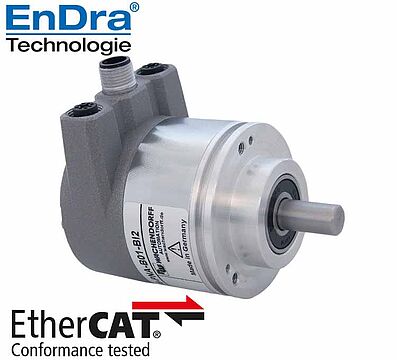

WDGA 58B EtherCAT (cov)

Drehgeber absolut, magnetisch, EtherCAT WDGA 58B
Bushaube: Anschluss über 3x M12-Stecker
Vollwelle, Klemmflansch
Gehäuse: Ø 58 mm


16/43-bit Single-/Multiturn
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protokoll: EtherCAT
Geräteprofil: CiA DS-406 V4.0.2, Class 3

DatenblattAllgemein technische Daten Industrial Ethernet (PDF 347 kB)Technische Anwendungsberatung
Highlights
  • EnDra®: Wartungsfrei und umweltschonend
  • EtherCAT , Single- und Multiturn
  • Kompakte Bauform mit Bushaube
  • Single-/Multiturn (max. 16 bit/43 bit)
  • Zukunftsweisende Technologie
  • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand sowie 2 L/A LED´s
  • Höchste Lagerlasten bis 220 N radial, 120 N axial
  • CoE, FoE, EoE
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

43 Bit

Welle
Ø 6 mm
Hinweis: Achtung: Keine Option AAS = IP67 rundum
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 8 mm
Hinweis: Achtung: Keine Option AAS = IP67 rundum
Wellenlänge: L: 19 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Ø 9,525 mm
Hinweis: Achtung: Keine Option AAS = IP67 rundum
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 125 mA
Leistungsaufnahme: typ. 3 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Konfigurationssoftware
 Software-Download

Licensing declaration
IP >= V1.00

 Licensing declaration

STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

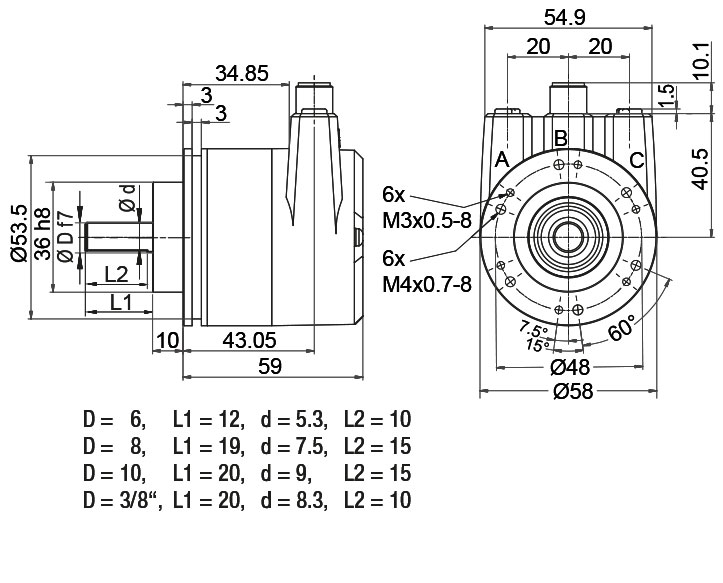

Beschreibung
BI2Bushaube mit 3x M12x1
Anschlussbelegungen
Buchse (Port1) INM12x1, 4-polig, D-codiert
Tx+1
Rx+2
Tx-3
Rx-4
Stecker (Power)M12x1, 4-polig, A-codiert
+UB1
n. c.2
GND3
n. c.4
Buchse (Port2) OUTM12x1, 4-polig, D-codiert
Tx+1
Rx+2
Tx-3
Rx-4
