Wachendorff Drehgeber über Smartphone (NFC) konfigurierbar WDGN 58E

WDGN 58E

Über Smartphone (NFC) konfigurierbarer Drehgeber WDGN 58E
inkremental, magnetisch,
Endhohlwelle: Ø 58 mm

Endhohlwelle: Ø 12, 14 oder 15 mm;
Ø 6, 8, 10 mm über Reduzierhülse;
Impulszahlen bis 16384 I/U und HTL/TTL über NFC konfigurierbar,
Signalform: Rechteck

Datenblatt Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDGN (PDF 813 kB) Technische Anwendungsberatung

Produktdaten

Highlights

Durch hochwertige Elektronik jede beliebige Impulszahl bis 16384 über NFC konfigurierbar
HTL/TTL über NFC konfigurierbar
Schutzart IP67, am Welleneingang IP65
Hohe Ausgabefrequenz bis zu 1 MHz
Verpol- und Kurzschlussschutz bei 4,75 VDC bis 32 VDC

Produkt-Details

Flansch

Endhohlwelle

Impulszahl (Auflösung)

1 I/U bis 16384 I/U

Gehäuse

Ø 58 mm

Edelstahl, NFC-Haube: Thermoplastisches Polyamid

Welle

Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 12 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 14 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 15 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Max. Betriebsdrehzahl

6000 min'-1

Ausgangsschaltung

HTL

HTL, inv.

TTL

TTL, RS422 kompatibel, inv.

Ausgabefrequenz

HTL bis 16384 I/U, max. 600 kHz

TTL bis 16384 I/U, max. 1 MHz

Betriebsspannung

4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Über NFC konfiguierbar:

BASIC: (BAS)

Kanäle:

ABN und invertierte

HTL / TTL

frei wählbar

Impulse / Umdrehung:

1 I/U bis 16384 I/U frei wählbar

Advanced (ADV):

Kanäle:

4 Kanäle konfigurierbar + inv. Signale (ABN möglich)

HTL / TTL:

frei wählbar

Impulse / Umdrehung:

1 I/U bis 16384 I/U frei wählbar

Anzahl Impulse für jeden Kanal:

individuell wählbar

Nullimpuls setzen:

Impulsbreite und -position:

Breite und Position einstellbar

Umweltdaten

Störfestigkeit:

ESD (DIN EN 61000-4-2):

8 kV

EMV:
(DIN EN 61000-4-3):

10 V/m

Burst (DIN EN 61000-4-4):

2 kV

HF-Felder
(DIN EN 61000-4-6):

10 V

Surge (DIN EN 61000-4-5):

2 kV

Funkstörung:

Gemäß DIN EN 55011

NFC:

EMV:

Gemäß ETSI EN 301 489

RED:

Gemäß ETSI EN 300 330

Elektrische Sicherheit:

Gemäß DIN EN 61010-1, UL 61010-1, CSA C22.0 No. 61010-1-12

Vibration:
(DIN EN 60068-2-6)

300 m/s² (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur

Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C

Schutzart

Gehäuse: IP65, IP67, Welleneingang: IP65

Kabelanschluss L3 radial mit 2 m Kabel (BAS)

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
L3	radial, Schirm mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	L3
Schaltung	BAS
GND	WH
+UB	BN
A	GN
B	YE
N	GY
A inv.	RD
B inv.	BK
N inv.	VT
Schirm	Litze

Kabelanschluss L3 radial mit 2 m Kabel (ADV)

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
L3	radial, Schirm mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	L3
Schaltung	ADV
GND	WH
+UB	BN
CH1	GN
CH2	YE
CH3	GY
CH4	GYPK
SET	PK
CH1 inv.	RD
CH2 inv.	BK
CH3 inv.	VT
CH4 inv.	RDBU
Schirm	Litze

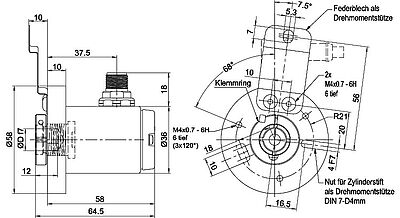

Sensorstecker (M12x1) SC radial, 8-polig (BAS)

Sensorstecker (M12x1) SC radial, 8-, 12-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
SC8	radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	SC8
	8-polig
Steckerbild
Schaltung	BAS
GND	1
+UB	2
A	3
B	4
N	5
A inv.	6
B inv.	7
N inv.	8

Sensorstecker (M12x1) SC radial, 12-polig (ADV)

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
SC12	radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	SC12
	12-polig
Steckerbild
Schaltung	ADV
GND	3
+UB	1
CH1	4
CH2	6
CH3	8
CH4	11
SET	5
CH1 inv.	9
CH2 inv.	7
CH3 inv.	10
CH4 inv.	12
n. c.	2

konfigurierbar 1-16384 I/U

BAS: 4,75 - 32 VDC, konfigurierbar HTL, TTL (A,B,N+inv.),

Betriebsspannung VDC

4,75 - 32 VDC

Betriebsstrom

typ. 80 mA

Signalform

rechteck

Ausgangsschaltung

konfigurierbar HTL, TTL (A,B,N+inv.)

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

HTL: max. 600 kHZ; TTL: max. 1 MHz

Anschlussschutz

nein

Frühwarnausgang

nein

ADV: 4,75 - 32 VDC, konfigurierbar HTL, TTL; 4 Kanäle+inv.,

Betriebsspannung VDC

4,75 - 32 VDC

Betriebsstrom

typ. 80 mA

Signalform

rechteck

Ausgangsschaltung

konfigurierbar HTL, TTL; 4 Kanäle+inv.

Kanäle

CH1, CH2, CH3, CH4, und invertierte Signale, (ABN möglich)

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

HTL: max. 600 kHZ; TTL: max. 1 MHz

Anschlussschutz

nein

Frühwarnausgang

nein

Der Drehgeber WDGN 58E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
