WDG 40K

Drehgeber inkremental, magnetisch,
Impulszahlen bis 1024 I/U,
Vollwelle, Rundflansch: Ø 40 mm

Welle: Ø 6 mm,
Schutzart IP67, am Welleneingang IP65
Signalform: Rechteck

Datenblatt Allgemeine technische Daten inkrementale Drehgeber (PDF 857 kB) Technische Anwendungsberatung
Drehgeber WDG40K
Highlights
  • Robuster und wirtschaftlicher Drehgeber mit geringen Abmessungen
  • Schutzart IP67, am Welleneingang IP65
  • Optional:
    -40 °C bis +80 °C
Produkt-Details
Flansch
Rundflansch
Impulszahl (Auflösung)
1-1024
Gehäuse
Ø 40 mm
Aluminium, beschichtet
Welle
Ø 6 mm
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
12000 min'-1
Ausgangsschaltung
HTL (TTL bei 5 VDC)
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Ausgabefrequenz
bis 1024 I/U, max. 200 kHz
Betriebsspannung
5 VDC bis 30 VDC
Eigenstromaufnahme: typ. 40 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
-20 °C bis +80 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
K2 axial, Schirm offen
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 K2, L2K2, L2
SchaltungN35M35
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
---
A inv.-RD
B inv.-BK
N inv.-VT
SchirmLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

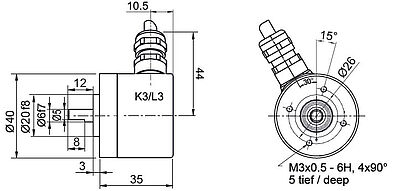

K3 radial, Schirm offen
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 K3, L3K3, L3
SchaltungN35M35
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
---
A inv.-RD
B inv.-BK
N inv.-VT
SchirmLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
K1 radial, Schirm offen (IP40)
Anschlussbelegungen
 K1K1
SchaltungN35M35
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
---
A inv.-RD
B inv.-BK
N inv.-VT
SchirmLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
SI5 axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SI6 axial, 6-polig, Stecker mit Gebergehäuse leitend verbunden-
SI8 axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SI12 axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SI5SI6SI8SI8SI12SI12
 5-polig6-polig8-polig8-polig12-polig12-polig
Steckerbild
SchaltungN35N35N35M35N35M35
GND1611K, LK, L
+UB2122M, BM, B
A3233EE
B4444HH
N5355CC
-------
A inv.---6-F
B inv.---7-A
N inv.---8-D
n. c.-56, 7, 8-A, D, F, G, JG, J
Schirm------
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
S2 axial, 7-polig, Stecker mit Gebergehäuse leitend verbunden-
Anschlussbelegungen
S2
 7-polig
Steckerbild
SchaltungN35
GND1
+UB2
A3
B4
N5
--
A inv.-
B inv.-
N inv.-
n. c.6, 7
Schirm-
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
SB4 axial, 4-polig, Stecker mit Gebergehäuse leitend verbunden-
SB5 axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SB8 axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
SB12 axial, 12-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SB4SB5SB8SB8SB12SB12
 4-polig5-polig8-polig8-polig12-polig12-polig
Steckerbild
SchaltungN35N35N35M35N35M35
GND331133
+UB112211
A243344
B424466
N-55588
-------
A inv.---6-9
B inv.---7-7
N inv.---8-10
n. c.--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
Schirm------
bis 1024 I/U
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 40 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -10% UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 40 mA
Signalform
rechteck
Ausgangsschaltung
HTL (TTL bei 5 VDC)
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -10% UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Der Drehgeber WDG 40K ist auch als besonders leichtlaufender Geber erhältlich. Dabei ändert sich das Anlaufdrehmoment auf ≤ 0,1 Ncm und die Schutzart am Welleneingang auf IP50.
Der Drehgeber WDG 40K mit den Ausgangsschaltungen M35, N35 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +80 °C (gemessen am Flansch) lieferbar.
Der Drehgeber WDG 40K ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber
Allgemeine technische Daten und Sicherheitshinweise inkrementale Drehgeber WDG/WDGI
