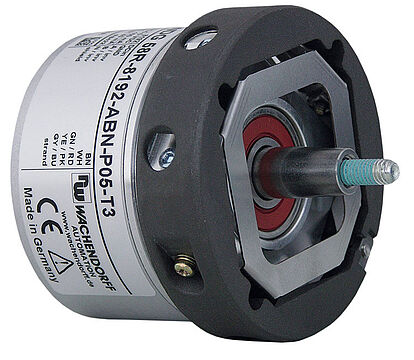

WDG 58R
Drehgeber inkremental, optisch,
Impulszahlen: bis 25000 I/U,
Konuswelle (mit Spreizkupplung)
Gehäuse: Ø 58 mm
Welle: Konus 1/10
Schutzart: IP65, IP67, Welleneingang: IP65
Signalformen: Rechteck oder Sinus/Cosinus.
Highlights
- Robuster Standard-Drehgeber
- Durch hochwertige Elektronik bis 25000 Impulse
- Höchste mechanische und elektrische Sicherheit
- Hohe Störsicherheit
- Voller Anschlussschutz bei 10 VDC bis 30 VDC
- Hohe Ausgabefrequenz bis zu 600 kHz/2 MHz
Produkt-Details
Flansch
Spreizkupplung
Impulszahl (Auflösung)
bis 25000 I/U
Gehäuse
Ø 58 mm
Aluminium
Welle
Ø Konus 1/10; 9,25 mm
Wellenlänge: L: 16,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Wellenlänge: L: 16,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 60 N
Max. Betriebsdrehzahl
6000 min'-1
Ausgangsschaltung
TTL
TTL, RS422 kompatibel, inv.
HTL
HTL, inv.
1 Vss Sin/Cos
Ausgabefrequenz
TTL bis 5000 I/U, max. 200 kHz
HTL bis 5000 I/U, max. 200 kHz
TTL über 1200 I/U, max. 2 MHz
HTL über 1200 I/U, max. 600 kHz
1 Vss Sin/Cos, max. 100 kHz
Betriebsspannung
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 100 mA
Eigenstromaufnahme: typ. 100 mA
5 VDC bis 30 VDC
Eigenstromaufnahme: typ. 70 mA
Eigenstromaufnahme: typ. 70 mA
10 VDC bis 30 VDC
Eigenstromaufnahme: typ. 100 mA
Eigenstromaufnahme: typ. 100 mA
Umweltdaten
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
das schließt ein EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz bis 2000 Hz)
Schock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Auslegung:
Gemäß DIN VDE 0160
Zolltarif-Informationen
Zolltarifnummer:
90318020
Ursprungsland:
Deutschland
Arbeitstemperatur
-20 °C bis +80 °C
1 Vss: -10 °C bis +70 °C
1 Vss: -10 °C bis +70 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
STEP-Viewer / STEP-Dateien:
Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier
| Beschreibung | ABN inv. möglich | |
|---|---|---|
| T3 | tangential, Schirm mit Gebergehäuse leitend verbunden | ● |
Anschlussbelegungen
| T3 | T3 | T3 | T3 | T3 | |
| Schaltung | G05, G24 | F05, H05, F24, H24, H30 | I05, I24, 524 | P05, R05, P24, R24, 245, 645, R30 | SIN |
| GND | WH | WH | WH | WH | WH |
| +UB | BN | BN | BN | BN | BN |
| A | GN | GN | GN | GN | GN |
| B | YE | YE | YE | YE | GY |
| N | GY | GY | GY | GY | - |
| Frühwarnausgang | PK | - | PK | - | - |
| A inv. | - | - | RD | RD | YE |
| B inv. | - | - | BK, (BU bei ACA) | BK, (BU bei ACA) | PK |
| N inv. | - | - | VT | VT | - |
| Schirm | Litze | Litze | Litze | Litze | Litze |
bis 2500 I/U
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL (TTL bei 5 VDC)
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -10% UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -10% UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
bis 5000 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
ja
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
ja
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 1,2 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
ja
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 70 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 1,2 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
(höhere Frequenz) 1200 bis 25000 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 0,5 VDC
Ausgabefrequenz
max. 2 MHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
HTL invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB -2,5 VDC
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 600 kHz
Anschlussschutz
ja
Frühwarnausgang
nein
Betriebsspannung VDC
10 - 30 VDC
Betriebsstrom
typ. 100 mA
Signalform
rechteck
Ausgangsschaltung
TTL, RS422 komp., invertiert
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > 2,5 VDC
Pegel L<
L < 1,2 VDC
Ausgabefrequenz
max. 2 MHz
Anschlussschutz
nur Verpolschutz
Frühwarnausgang
nein
1024, 2048 I/U
Betriebsspannung VDC
4,75 - 5,5 VDC
Betriebsstrom
typ. 100 mA ohne Last
Signalform
sinus
Ausgangsschaltung
1 Vss Sin/Cos
Kanäle
AB
Ausgang
Sinus, Cosinus
Belastung
bei 1 Vss Sin/Cos: min. 120 Ohm
Differenzpegel
Differenzpegel 1 Vss +/- 25 %
Ausgabefrequenz
max. 100 kHz
Anschlussschutz
nein
Kabellänge max.
max. 150 m bei <260 pF/m
Frühwarnausgang
nein
Der Drehgeber WDG 58R ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
