WDGI 36K

Drehgeber inkremental, magnetisch,
Impulszahlen bis 1024 I/U,
Vollwelle, Rundflansch: Ø 36 mm

Welle: Ø 6 mm,
Signalform: Rechteck

Datenblatt General technical data incremental encoders (PDF 551 kB) Technische Anwendungsberatung
Drehgeber Encoder WDGI36K
Highlights
  • Kompakt und robust
  • Alle Impulszahlen von 1 bis 1.024 I/U lieferbar
  • Standard - Industriedrehgeber
  • Schutzart IP67, am Welleneingang IP65
Produkt-Details
Flansch
Rundflansch
Impulszahl (Auflösung)
1-1024
Gehäuse
Ø 36 mm
Edelstahl
Welle
Ø 6 mm
Wellenlänge: L: 11,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
12000 min'-1
Ausgangsschaltung
HTL (TTL bei 5 VDC)
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Ausgabefrequenz
bis 1024 I/U, max. 200 kHz
Betriebsspannung
5 VDC bis 30 VDC
Eigenstromaufnahme: typ. 40 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur
Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C (Option ACA: -40 °C bis +85 °C)
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L2L2
SchaltungN35M35
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
Frühwarnausgang--
A inv.-RD
B inv.-BK, (BU bei ACA)
N inv.-VT
SchirmLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
 L3L3
SchaltungN35M35
GNDWHWH
+UBBNBN
AGNGN
BYEYE
NGYGY
Frühwarnausgang--
A inv.-RD
B inv.-BK, (BU bei ACA)
N inv.-VT
SchirmLitzeLitze
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich
SB5 axial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SB8 axial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SB5SB8SB8
 5-polig8-polig8-polig
Steckerbild
SchaltungN35N35M35
GND311
+UB122
A433
B244
N555
Frühwarnausgang---
A inv.--6
B inv.--7
N inv.--8
n. c.-6, 7, 8-
Schirm---
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung ABN inv. möglich

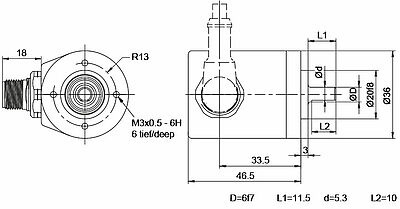

SC5 radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden-
SC8 radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden
Anschlussbelegungen
SC5SC8SC8
 5-polig8-polig8-polig
Steckerbild
SchaltungN35N35M35
GND311
+UB122
A433
B244
N555
Frühwarnausgang---
A inv.--6
B inv.--7
N inv.--8
n. c.-6, 7, 8-
Schirm---
bis 1024 I/U
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 40 mA
Signalform
rechteck
Ausgangsschaltung
HTL (TTL bei 5 VDC)
Kanäle
AB, ABN
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 10 % UB
Pegel L<
L < 2,5 VDC

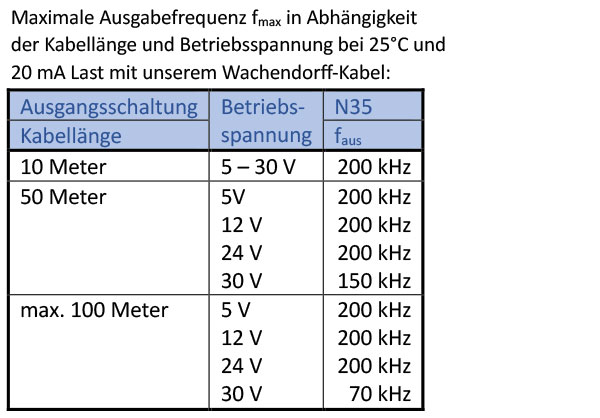

Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Betriebsspannung VDC
5 - 30 VDC
Betriebsstrom
typ. 40 mA
Signalform
rechteck
Ausgangsschaltung
HTL, inv. (TTL/RS422 komp. bei 5 VDC)
Kanäle
AB, ABN, und invertierte Signale
Ausgang
Gegentakt
Belastung
max. 40 mA / Kanal
Pegel mA
bei 20 mA
Pegel H>
H > UB - 10 % UB
Pegel L<
L < 2,5 VDC
Ausgabefrequenz
max. 200 kHz
Anschlussschutz
nein
Frühwarnausgang
nein
Der Drehgeber WDGI 36K mit den Ausgangsschaltungen N35, M35 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +85 °C (gemessen am Flansch) lieferbar.
Der Drehgeber WDGI 36K ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
