Wachendorff Automation Drehgeber : inkrementaler Drehgeber, Endhohlwellendrehgeber: Ø 58 mm, WDGI 58E

WDGI 58E

Drehgeber inkremental, magnetisch,
Impulszahlen: bis 1024 I/U,
Endhohlwelle; Ø 58 mm

Welle: Ø 12 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
Schutzart: IP67, am Welleneingang IP65,
Signalformen: Rechteck

Datenblatt Allgemeine technische Daten inkrementale Drehgeber (PDF 473 kB) Technische Anwendungsberatung

Produktdaten

Highlights

Robuster Standard-Industrie-Endhohlwellendrehgeber
Aluminium-Druckgussgehäuse mit
besonders umweltfreundlicher Pulverbeschichtung
Höchste mechanische und elektrische Sicherheit
Hohe Schutzart IP67, am Welleneingang IP65, hohe Störsicherheit
Optional: -40 °C bis +85 °C,
Druckausgleichsmembran

Produkt-Details

Flansch

Endhohlwelle

Impulszahl (Auflösung)

1-1024

Gehäuse

Ø 58 mm

Aluminium-Druckguss, pulverbeschichtet

Welle

Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Ø 12 mm
Wellenlänge: L: 16 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 19 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N

Max. Betriebsdrehzahl

6000 min'-1

Ausgangsschaltung

HTL (TTL bei 5 VDC)

HTL, inv. (TTL/RS422 komp. bei 5 VDC)

Ausgabefrequenz

bis 1024 I/U, max. 200 kHz

Betriebsspannung

5 VDC bis 30 VDC
Eigenstromaufnahme: typ. 40 mA

Umweltdaten

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

das schließt ein EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s² (10 Hz bis 2000 Hz)

Schock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Auslegung:

Gemäß DIN VDE 0160

Zolltarif-Informationen

Zolltarifnummer:

90318020

Ursprungsland:

Deutschland

Arbeitstemperatur

Steckerabgang: -40 °C bis +85 °C, Kabelabgang: -20 °C bis +80 °C (Option ACA: -40 °C bis +85 °C)

Schutzart

Gehäuse: IP65, IP67, Welleneingang: IP65

WDGI 58E: Kabelanschluss K3, L3, radial, mit 2 m Kabel

STEP-Viewer / STEP-Dateien:

WDGI58E06xxxxK3L3.stp

WDGI58E2ZxxxxK3L3.stp

WDGI58E07xxxxK3L3.stp

WDGI58E08xxxxK3L3.stp

WDGI58E4ZxxxxK3L3.stp

WDGI58E10xxxxK3L3.stp

WDGI58E12xxxxK3L3.stp

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
K3	radial, Schirm offen	●
L3	radial, Schirm mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	K3, L3	K3, L3
Schaltung	N35	M35
GND	WH	WH
+UB	BN	BN
A	GN	GN
B	YE	YE
N	GY	GY
Frühwarnausgang	-	-
A inv.	-	RD
B inv.	-	BK, (BU bei ACA)
N inv.	-	VT
Schirm	Litze	Litze

WDGI 58E: Stecker (M16x0,75) SH, radial, 5-, 6-, 8-, 12-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
SH5	radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden	-
SH6	radial, 6-polig, Stecker mit Gebergehäuse leitend verbunden	-
SH8	radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden	●
SH12	radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	SH5	SH6	SH8	SH8	SH12	SH12
	5-polig	6-polig	8-polig	8-polig	12-polig	12-polig
Steckerbild
Schaltung	N35	N35	N35	M35	N35	M35
GND	1	6	1	1	K, L	K, L
+UB	2	1	2	2	M, B	M, B
A	3	2	3	3	E	E
B	4	4	4	4	H	H
N	5	3	5	5	C	C
Frühwarnausgang	-	-	-	-	-	-
A inv.	-	-	-	6	-	F
B inv.	-	-	-	7	-	A
N inv.	-	-	-	8	-	D
n. c.	-	5	6, 7, 8	-	A, D, F, G, J	G, J
Schirm	-	-	-	-	-	-

WDGI 58E: Stecker (M16x0,75) S3, radial, 7-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
S3	radial, 7-polig, Stecker mit Gebergehäuse leitend verbunden	-

Anschlussbelegungen

	S3
	7-polig
Steckerbild
Schaltung	N35
GND	1
+UB	2
A	3
B	4
N	5
Frühwarnausgang	-
A inv.	-
B inv.	-
N inv.	-
n. c.	6, 7
Schirm	-

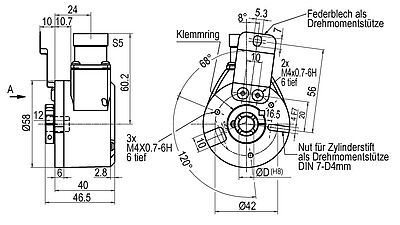

WDGI 58E: Stecker (M23) S5, radial, 12-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
S5	radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	S5	S5
	12-polig	12-polig
Steckerbild
Schaltung	N35	M35
GND	10	10
+UB	12	12
A	5	5
B	8	8
N	3	3
Frühwarnausgang	-	-
A inv.	-	6
B inv.	-	1
N inv.	-	4
n. c.	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11
Schirm	-	-

WDGI 58E: Stecker (M23) S5R, radial, 12-polig (rechtsdrehend)

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
S5R	radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	S5R	S5R
	12-polig	12-polig
Steckerbild
Schaltung	N35	M35
GND	10	10
+UB	12	12
A	5	5
B	8	8
N	3	3
Frühwarnausgang	-	-
A inv.	-	6
B inv.	-	1
N inv.	-	4
n. c.	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11
Schirm	-	-

WDGI 58E: Sensor-Stecker (M12x1) SC, radial, 4-, 5-, 8-, 12-polig

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung		ABN inv. möglich
SC4	radial, 4-polig, Stecker mit Gebergehäuse leitend verbunden	-
SC5	radial, 5-polig, Stecker mit Gebergehäuse leitend verbunden	-
SC8	radial, 8-polig, Stecker mit Gebergehäuse leitend verbunden	●
SC12	radial, 12-polig, Stecker mit Gebergehäuse leitend verbunden	●

Anschlussbelegungen

	SC4	SC5	SC8	SC8	SC12	SC12
	4-polig	5-polig	8-polig	8-polig	12-polig	12-polig
Steckerbild
Schaltung	N35	N35	N35	M35	N35	M35
GND	3	3	1	1	3	3
+UB	1	1	2	2	1	1
A	2	4	3	3	4	4
B	4	2	4	4	6	6
N	-	5	5	5	8	8
Frühwarnausgang	-	-	-	-	-	-
A inv.	-	-	-	6	-	9
B inv.	-	-	-	7	-	7
N inv.	-	-	-	8	-	10
n. c.	-	-	6, 7, 8	-	2, 5, 7, 9, 10, 11, 12	2, 5, 11, 12
Schirm	-	-	-	-	-	-

bis 1024 I/U

M35: 5 - 30 VDC, HTL, inv. (TTL/RS422 komp. bei 5 VDC), ohne Frühwarnausgang

Betriebsspannung VDC

5 - 30 VDC

Betriebsstrom

typ. 40 mA

Signalform

rechteck

Ausgangsschaltung

HTL, inv. (TTL/RS422 komp. bei 5 VDC)

Kanäle

AB, ABN, und invertierte Signale

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB - 10 % UB

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nein

Frühwarnausgang

nein

N35: 5 - 30 VDC, HTL (TTL bei 5 VDC), ohne Frühwarnausgang

Betriebsspannung VDC

5 - 30 VDC

Betriebsstrom

typ. 40 mA

Signalform

rechteck

Ausgangsschaltung

HTL (TTL bei 5 VDC)

Kanäle

AB, ABN

Ausgang

Gegentakt

Belastung

max. 40 mA / Kanal

Pegel mA

bei 20 mA

Pegel H>

H > UB - 10 % UB

Pegel L<

L < 2,5 VDC

Ausgabefrequenz

max. 200 kHz

Anschlussschutz

nein

Frühwarnausgang

nein

ACA: Niedrig Temperatur

Der Drehgeber WDGI 58E mit den Ausgangsschaltungen M35, N35 ist auch mit dem erweiterten Temperaturbereich -40 °C bis +85 °C (gemessen am Flansch) lieferbar.

Der Drehgeber WDGI 58E ist optional auch mit einer Druckausgleichsmembran erhältlich. Diese verhindert das Eindringen von Wasser in das Drehgebergehäuse bei hoher Luftfeuchtigkeit.
Schutzart bis IP67, Temperaturbereich und Salznebelbeständigkeit bleiben erhalten. Chemikalien- und Lösemittelbeständig nach DIN EN ISO2812-1.

XXX = Dezimeter: Kabellänge

Der Drehgeber WDGI 58E ist auch mit mehr als 2 m Kabel erhältlich. Die max. Kabellänge ist abhängig von der Betriebsspannung und der Frequenz; siehe 'Allgemeine technische Daten'
Bei der Bestellung ergänzen Sie bitte die Bestellnummer mit einer 3-stelligen Ziffer welche die Länge in Dezimeter angibt.
Beispiel: 5 m Kabellänge = 050
