WDGA 36J SSI

Drehgeber absolut, magnetisch, SSI, WDGA 36J,
Schutzart IP67 + IP69K
(Hochdruck- / Dampfstrahl-Reinigung)
Hohe Lagerlasten: 300 N axial / radial

Vollwelle, Synchroflansch;
Gehäuse: Ø 36 mm

16/43-bit Single-/Multiturn;
Vollwelle: Ø 10 mm
Binär- oder Gray-Code

Datenblatt Allgemein technische Daten absolute Drehgeber SSI (PDF 594 kB) Technische Anwendungsberatung

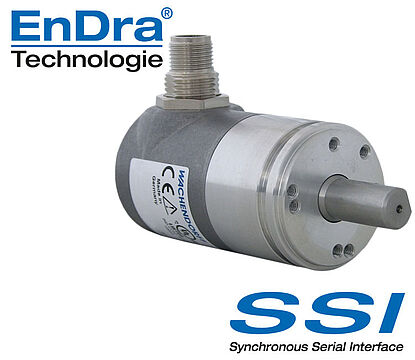

Drehgeber encoder WDGA36J SSI
Highlights
  • EnDra-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: SSI (synchron-seriell Interface)
  • Code: Binär oder Gray
  • Nullsetzbar
  • Zählrichtung wechselbar
  • LED für Statussignalisierung
  • EMC: EN 61000-6-2, EN 61000-6-3
Produkt-Details
Flansch
Synchroflansch
Gehäuse
Ø 36 mm
Edelstahl
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 43 Bit.

Welle
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 300 N
Max. Wellenbelastung axial: 300 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
IP67 rundum und IP69K
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB8 axial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND1
+UB2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchirmGehäuse
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC8 radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND1
+UB2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchirmGehäuse
