WDGA 58D SSI

Drehgeber absolut, magnetisch, SSI, WDGA 58D,
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn;
Vollwelle: Ø 12 mm;
Binär- oder Gray-Code

Datenblatt Allgemeine technische Daten absolute Drehgeber SSI (PDF 594 kB) Technische Anwendungsberatung
Drehgeber encoder WDGA58D heavy duty SSI
Highlights
  • EnDra-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: SSI (synchron-seriell Interface)
  • Code: Binär oder Gray
  • Nullsetzbar
  • Zählrichtung wechselbar
  • LED für Statussignalisierung
  • EMC: EN 61000-6-2, EN 61000-6-3
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Edelstahl
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 43 Bit.

Welle
Ø 12 mm
Wellenlänge: L: 25 mm
Max. Wellenbelastung radial: 500 N
Max. Wellenbelastung axial: 500 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

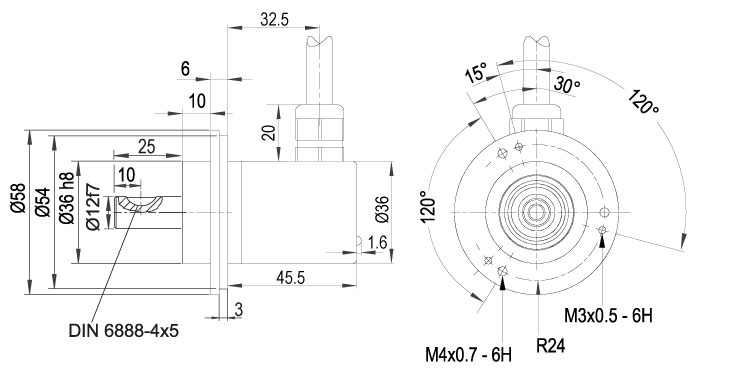

L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

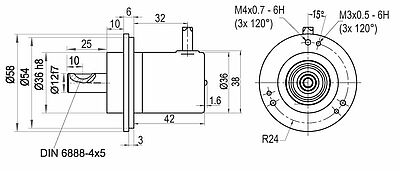

K1 radial, Schirm offen
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing offen
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

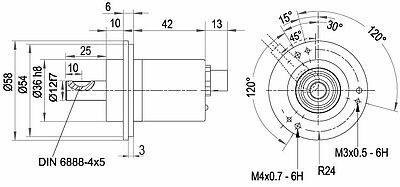

CB8 axial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND1
+UB2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchirmGehäuse
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

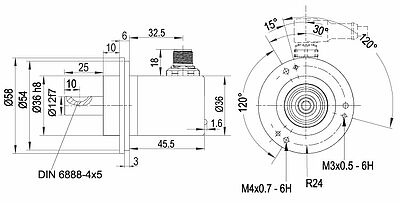

CC8 radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND1
+UB2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchirmGehäuse
