WDGA 58B SSI

Drehgeber absolut, magnetisch, SSI, WDGA 58B,
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn;
Vollwelle: Ø 6 mm / Ø 10 mm
Binär- oder Gray-Code

Datenblatt Allgemein technische Daten absolute Drehgeber SSI (PDF 593 kB) Technische Anwendungsberatung

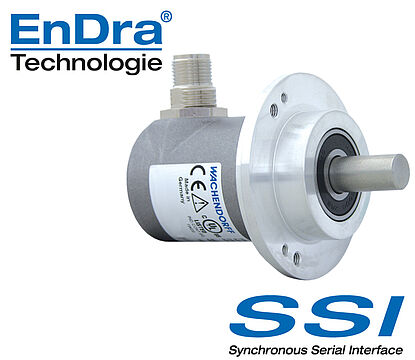

Drehgeber WDGA58BSSI
Highlights
  • EnDra-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: SSI (synchron-seriell Interface)
  • Code: Binär oder Gray
  • Nullsetzbar
  • Zählrichtung wechselbar
  • LED für Statussignalisierung
  • EMC: EN 61000-6-2, EN 61000-6-3
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 43 Bit.

Welle
Ø 6 mm
Hinweis: Achtung: Keine Option AAS = IP67 rundum
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40, K6: IP20
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
K1 radial, Schirm offen
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing offen
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB8 axial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND1
+UB2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchirmGehäuse
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC8 radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND1
+UB2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchirmGehäuse
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

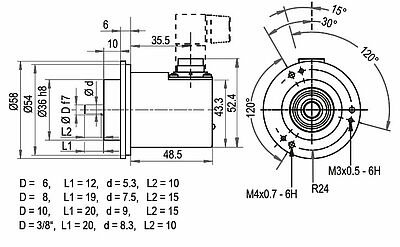

CH8 radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND2
+UB1
SSI CLK+6
SSI CLK-5
SSI DATA+4
SSI DATA-3
PRESET8
DIR7
SchirmGehäuse
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
C5 radial, 12-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND12
+UB11
SSI CLK+2
SSI CLK-1
SSI DATA+3
SSI DATA-4
PRESET9
DIR8
SchirmGehäuse
WDG053XIOM

SSI-Anzeige für absolute Drehgeber WDGA SSI mit Singleturn oder Multiturn

mit 4 Grenzwertvorgaben und Schaltausgängen


KI867SSI Drehgeber Kabeldose
KI-8-67-SSI

Kabeldose KI-8-67-SSI:
Passend zu Drehgebern absolut WDGA SSI
mit Steckerabgang CB8 und CC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel
mit Anschlussdose gerade, Schirm aufgelegt.

KIA867SSI Drehgeber Kabeldose
KIA-8-67-SSI

Kabeldose KIA-8-67-SSI:
Passend zu Drehgebern absolut WDGA SSI
mit Steckerabgang CB8 und CC8, 8-polig, IP67

Konfektioniertes abgeschirmtes Kabel
mit Anschlussdose abgewinkelt, Schirm aufgelegt.

KD867SSI Drehgeber Kabeldose
KD-8-67-SSI

Kabeldose KD-8-67-SSI:
Passend zu Drehgebern absolut WDGA SSI
mit Steckerabgang CH8, 8-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

KDA867SSI Drehgeber Kabeldose
KDA-8-67-SSI

Kabeldose KDA-8-67-SSI:
Passend zu Drehgebern mit Steckerabgang CH8, 8-polig, IP67

Abgewinkelt Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Buchseneinsatz beliebig montierbar.

KD1267SSI Drehgeber Kabeldose
KD-12-67-SSI

Kabeldose KD-12-67-SSI:
Passend zu Drehgebern absolut WDGA SSI
mit Steckerabgang C5, 12-polig, IP67

Gerade Anschlussdose oder
konfektionierte Kabel mit gerader Anschlussdose.

KDA1267SSI Drehgeber Kabeldose
KDA-12-67-SSI

Kabeldose KDA-12-67-SSI:
Passend zu Drehgebern absolut WDGA SSI
mit Steckerabgang C5, 12-polig, IP67

Abgewinkelt Anschlussdose oder
konfektionierte Kabel mit abgewinkelter Anschlussdose.
Buchseneinsatz beliebig montierbar.

MW58B Drehgeber Montagewinkel
MW58B

Montagewinkel MW58B

passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.

QF58B Drehgeber Quadratflansch
QF58B

Quadratflansch QF58B

passend für inkrementale Drehgeber WDGI 58B, 58K, 58D, WDG 58T und
absolute Drehgeber WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Spannexzenter SP-3-00

passend für inkrementale Drehgeber WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B und absolute Drehgeber WDGA 36A, WDGA 58A, WDGA 58B.

ST27 Kupplung Drehgeber
ST27

Steckkupplung ST27

für Drehgeber mit Wellen Ø 6 mm oder 10 mm

PK20 Kupplung Drehgeber
PK20

Stegkupplung PK20

für Drehgeber mit Welle Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Stegkupplung PK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Federscheibenkupplung FSK22

für Drehgeber mit Wellen Ø 6 mm, 10 mm oder 12 mm.

WK22 Kupplung Drehgeber
WK22

Wendelkupplung WK22

für Drehgeber mit Welle Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Wendelkupplung WK24

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.

WK32 Kupplung Drehgeber
WK32

Wendelkupplung WK32

für Drehgeber mit Wellen Ø 6 mm oder 10 mm.

BK29 Kupplung Drehgeber
BK29

Balgkupplung BK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm*.
Max. Wellenversatz radial: ± 0,25 mm oder ± 0,30 mm*
Drehfedersteife: 150 Nm/rad oder 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Balgkupplung FB29B

für Drehgeber mit Wellen Ø 4 mm, 6 mm, 8 mm, 10 mm oder 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Doppelschlaufenkupplung DSK29

für Drehgeber mit Wellen Ø 6 mm, 8 mm oder 10 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

DSK38 Kupplung Drehgeber
DSK38

Doppelschlaufenkupplung DSK38

für Drehgeber mit Wellen Ø 6 mm, 8 mm, 10 mm oder 12 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

DSK48 Kupplung Drehgeber
DSK48

Doppelschlaufenkupplung DSK48

für Drehgeber mit Wellen Ø 10 mm, 12 mm oder 14 mm.
Keine bewegten Teile, thermisch und elektrisch isolierend, ruhiger Lauf, wartungsfrei.
Gute Beständigkeit gegen:
Benzin, Öl, Benzol, Toluol, aromatische- und nicht aromatische Kohlenwasserstoffe, Alkohole, Glykole, Lösungsmittel und viele Chemikalien.

Der Drehgeber WDGA 58B SSI ist auch mit der hohen Schutzart IP67 rundum lieferbar.
Max. Betriebsdrehzahl:          3500 min'-1
Zulässige Wellenbelastung:   axial 100 N; radial 110 N
Anlaufdrehmoment:                ca. 4 Ncm bei Raumtemperatur
