WDGA 58F EtherNet/IP

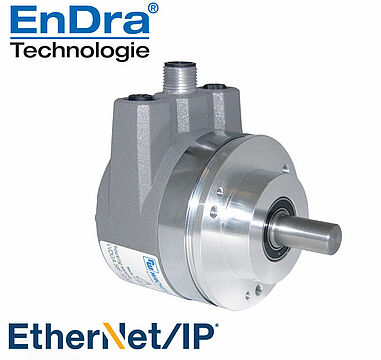

Drehgeber absolut, magnetisch, EtherNet/IP WDGA 58F
Der kompakteste EtherNet/IP-Drehgeber weltweit
Bushaube: Anschluss über 3x M12-Stecker
Vollwelle, Klemmflansch
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn
Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protokoll: EtherNet/IP™
Classes: Position Sensor, DLR

Datenblatt Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA Industrial Ethernet (PDF 571 kB) Technische Anwendungsberatung
Drehgeber WDGA 58F EtherNet/IP
Highlights
  • EtherNet/IP™, Conformance tested nach Version CT-18
  • Kompakte Bauform mit Bushaube
  • EnDra®: Wartungsfrei und umweltschonend
  • Single-/Multiturn (max. 16 bit/43 bit)
  • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand sowie 2 L/A LED´s
  • Höchste Lagerlasten bis 60 N radial, 50 N axial
  • DLR (Device-Level-Ring) zur Steigerung der Anlagenverfügbarkeit durch redundante Netzwerkkommunikation
  • Volle Skalierbarkeit dank Rundachsfunktion, für binäre und nicht binäre Auflösungen, sowie für nicht komplette Multiturn-Umdrehungen (Getriebekalkulation).
  • IP-Adresse individuell per DHCP einstellbar oder vordefiniert
  • Über integriertem Webserver konfigurierbar:
    • IP-Adresse
    • Subnetz-Maske
    • Gateway-Adresse
    • Drehgeberparameter auslesbar
    • Firmwareupdate
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

43 Bit

Welle
Ø 6 mm
Wellenlänge: L: 12 mm
Max. Wellenbelastung radial: 60 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 60 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 60 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Wellenlänge: L: 20 mm
Max. Wellenbelastung radial: 60 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 125 mA
Leistungsaufnahme: typ. 3 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Allgemeine Hinweise zu EtherNet/IP
EtherNet/IP Conformance Tested nach Version CT-18
EtherNet/IP Specification Vol 2, Ed 1.29
CIP Specification Vol 1, Ed 3.31

Einstellbare Parameter

  • Schrittzahl je Umdrehung
  • Anzahl der Umdrehungen
  • Skalierung
  • Drehrichtung
  • CAMs
  • Gear Ratio
  • Preset
  • Zählrichtung
  • Auflösung
  • Einheit Geschwindigkeit
  • IP-Adresse
  • Position
  • Positionslimit
  • Warnmeldungen ("Frequency Exceeded" und "Position Limits Exceeded")


Objekte (CIP Objects)

  • Identity Object
  • Message Router
  • Assembly Object
  • Connection Manager
  • Position Sensor Object
  • Qos Object
  • TCP / IP Interface Object
  • EtherNet Link Object


EtherNet/IP Merkmale

  • DLR (Device Level Ring) möglich
  • Qos (Quality of Service) möglich
  • ACD (Address Conflict Detection)
  • Multicast- und Unicast-Fähigkeit

Licensing declaration
