WDGA 36E CANopen

Drehgeber absolut, magnetisch, CANopen WDGA 36E,
Endhohlwelle; Gehäuse: Ø 36 mm

16/43-bit Single-/Multiturn;
Endhohlwelle: Ø 6 mm, Ø 1/4";
Kommunikationsprofil CiA 301
Geräteprofil CiA 406 V3.2 class C2;
Binär-Code

Datenblatt Allgemeine technische Daten absolute Drehgeber CANopen (PDF 234 kB) Technische Anwendungsberatung
Drehgeber WDGA36ECAN
Highlights
  • CANopen
    - Kommunikationsprofil CiA 301
    - Geräteprofil für Drehgeber CiA 406 V3.2 class C2
  • LED für Statussignalisierung (CiA 303-3)
  • Konfigurierbar ohne Bushaube via LSS (CiA 305) oder optional über SDO
  • Umfangreiche CANopen Funktionalität
    - Positions-, Geschwindigkeits- und Beschleunigungsobjekte
    - Wahlweise Endschalter- und Nockenschaltfunktionen
    - bis zu 4 Transmit PDO´s individuell konfigurierbar
    - Skalierung
    - Heartbeat und Nodeguarding sowie umfassende Diagnosemöglichkeiten
Produkt-Details
Flansch
Endhohlwelle
Gehäuse
Ø 36 mm
Edelstahl
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit mit high precision value bis zu 43 Bit.

Welle
Ø 6 mm
Eindringtiefe min.: 8 mm
Eindringtiefe max.: 17 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Eindringtiefe min.: 8 mm
Eindringtiefe max.: 17 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
12000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang L1: IP40, K6: IP20
Hinweis

LED-Signalisierung
 Demonstration der LED Status-Signalisierung

Konfigurationssoftware
 Software-Download

Handbuch WDGA CANopen
 Handbuch WDGA CANopen

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB5 axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC5 radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L1 radial, Schirm mit Gebergehäuse leitend verbunden (IP40)
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

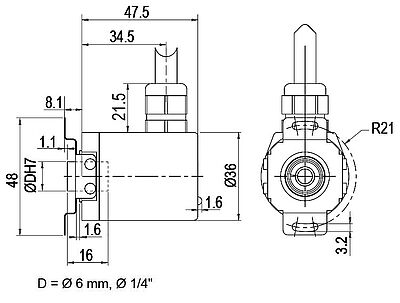

L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
K6 axial, Schirm offen
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmGY
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA CANopen
Allgemeine technische Daten und Sicherheitshinweise absolute Drehgeber WDGA CANopen

Motorfeedback Einbaulösungen mit EnDra®-Technologie
Motorfeedback Einbaulösungen mit EnDra®-Technologie

… für den direkten Einbau in Motoren.

Handout Magnetische Absolutgeber WDGA
Handout Magnetische Absolutgeber WDGA

  • Absolute Drehgeber mit Flansch Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 Bit)
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • Höchste Lagerlasten, IP67
  • EnDra®-Multiturn-Technologie: ohne Getriebe, ohne Batterie
  • QuattroMag® Singleturn-Technologie: Hohe Genauigkeit +/- 0,0878°

Kurz-Katalog Drehgeber und Systeme
Kurz-Katalog Drehgeber und Systeme

  • Inkrementale und absolute Drehgeber
  • Digitale Schachtkopierung
  • Eigene Entwicklung und Herstellung
  • Motorfeedback
  • Messsysteme

Krane und Arbeitsbühnen
Krane und Arbeitsbühnen

Schwenkstützen und Teleskopträger zuverlässig steuern

HALT Test
Der HALT-Test

entwicklungsbegleitende Prüfungen für höchste Zuverlässigkeit

Bahnverarbeitende Industrie
Bahnverarbeitende Industrie

Qualitätssicherung im laufenden Prozess

Lieferzeiten und Service der Wachendorff Automation GmbH & Co. KG
Lieferzeiten und Service

der Wachendorff Automation GmbH & Co. KG

Handbuch WDGA CANopen
Handbuch WDGA CANopen

Montageanleitung absolute Drehgeber WDGA CANopen
Montageanleitung absolute Drehgeber WDGA CANopen, CANopen LIFT

Technical Note deutsch
Technical Note WDGA CANopen

deutsch

Technical Note english
Technical Note WDGA CANopen

english

EDS File Singleturn
EDS Datei

EDS-Datei für absolute Drehgeber WDGA Singleturn, CANopen.

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen
EDS-Datei

EDS-Datei für absolute Drehgeber WDGA Multiturn, CANopen.

Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU - Konformitätserklärung Absolutdrehgeber WDGA 2.0 CAN/SSI

für den Geschäftsbereich Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL-Zertifikate
UL-Zertifikate

für Produkte der Wachendorff Automation GmbH & Co. KG

REACH-Verordnung der EU
REACH- und RoHS-Verordnung der EU

Informationen

ISO Zertifikat DIN EN 9001:2015
ISO Zertifikat DIN EN 9001:2015

BGZ0000KIT-ZVK

Starterkit CANopen

für absoluten Drehgeber WDGA

CANUSBANALYZER Drehgeber Absolut CANopen
CANUSBANALYZER

PEAK CAN-USB-Analyzer

für absoluten Drehgeber WDGA

KIS567 Drehgeber Kabeldose
KIS-5-67

Selbstkonfektionierbarer Stecker KIS-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Gerader Anschlussstecker

 STEP-Datei

KISA567 Drehgeber Kabeldose
KISA-5-67

Selbstkonfektionerbarer Stecker KISA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Abgewinkelter Anschlussstecker

KID567 Drehgeber Kabeldose
KID-5-67

Selbstkonfektionierbare Kabeldose KID-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Gerade Anschlussdose

KIDA567 Drehgeber Kabeldose
KIDA-5-67

Selbstkonfektionierbare Kabeldose KIDA-5-67:
M12 x 1, passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5,
5-polig, IP67

Abgewinkelte Anschlussdose

CVKA567 Drehgeber Kabeldose
CVKA-5-67

Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Stecker abgewinkelt - Kabel - Buchse abgewinkelt

CVK567 Drehgeber Kabeldose
CVK-5-67

Stichleitung / Busleitung, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Stecker gerade - Kabel - Buchse gerade

CTA216701 Drehgeber Kabeldose
CTA-21-67-01

2-fach Verteilersystem, T-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

2 Buchsen, 1 Stecker

CYA216701 Drehgeber Kabeldose
CYA-21-67-01

2-fach Verteilersystem, Y-Verbindungsstück, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

2 Buchsen, 1 Stecker

CEW12067S Drehgeber Kabeldose
CEW-120-67-S

Endwiderstand 120 Ohm, M12 x 1,
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Stecker

CEW12067B Drehgeber Kabeldose
CEW-120-67-B

Endwiderstand 120 Ohm, M12 x 1
passend zu Drehgebern WDGA CANopen mit Steckerabgang CB5/CC5.

Buchse

WDGDS10016
WDGDS10016

Drehmomentstütze WDGDS10016

für Hohlwellen-Drehgeber WDGA 36E mit Endhohlwelle Ø 6 mm.

Drehmomentstütze Federblech WDGDS10021
WDGDS10021

Drehmomentstütze WDGDS10021

für Hohlwellen-Drehgeber WDGA 36E mit Endhohlwelle Ø 6 mm.

Der Drehgeber WDGA 36E CANopen ist auch mit fest eingebautem 120 Ohm Endwiderstand lieferbar.
