WDGA 58D CANopen galv. getrennt

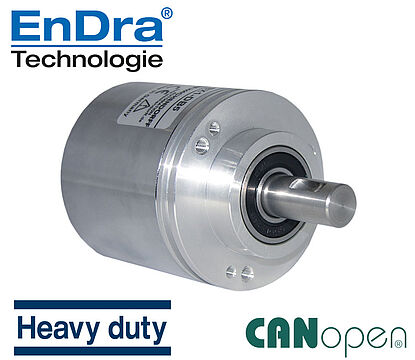

Drehgeber absolut, magnetisch, CANopen WDGA 58D,
Galvanisch getrennt;
Vollwelle, Klemmflansch;
Gehäuse: Ø 58 mm

16/43-bit Single-/Multiturn;
Vollwelle: Ø 12 mm;
Kommunikationsprofil CiA 301;
Geräteprofil CiA 406 V3.2 class C2;
Binär-Code

Datenblatt Allgemeine technische Daten absolute Drehgeber CANopen (PDF 597 kB) Technische Anwendungsberatung
Drehgeber WDGA58D CANopen galv
Highlights
  • CANopen
    - Kommunikationsprofil CiA 301
    - Geräteprofil für Drehgeber CiA 406 V3.2 class C2
  • LED für Statussignalisierung (CiA 303-3)
  • Konfigurierbar ohne Bushaube via LSS (CiA 305) oder optional über SDO
  • Umfangreiche CANopen Funktionalität
    - Positions-, Geschwindigkeits- und Beschleunigungsobjekte
    - Wahlweise Endschalter- und Nockenschaltfunktionen
    - bis zu 4 Transmit PDO´s individuell konfigurierbar
    - Skalierung
    - Heartbeat und Nodeguarding sowie umfassende Diagnosemöglichkeiten
Produkt-Details
Flansch
Klemmflansch
Gehäuse
Ø 58 mm
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit mit high precision value bis zu 43 Bit.

Welle
Ø 12 mm
Wellenlänge: L: 25 mm
Max. Wellenbelastung radial: 500 N
Max. Wellenbelastung axial: 500 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
10 VDC bis 32 VDC
Eigenstromaufnahme: typ. 100 mA
Leistungsaufnahme: max. 1 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

LED-Signalisierung
 Demonstration der LED Status-Signalisierung

Konfigurationssoftware
 Software-Download

Handbuch WDGA CANopen
 Handbuch WDGA CANopen

STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CB5 axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
CC5 radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
DB5 axial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
BuchseM12x1, 5-polig
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
SteckerM12x1, 5-polig
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
STEP-Viewer / STEP-Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
