WDGA 58E CANopen

Drehgeber absolut, magnetisch, CANopen WDGA 58E,
Endhohlwelle; Gehäuse: Ø 58 mm

16/43 Single-/Multiturn;
Endhohlwelle: Ø 12, 14 oder 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse;
Kommunikationsprofil CiA 301
CiA 406 V3.2 class C2;
Binär-Code

Datenblatt Allgemeine technische Daten absolute Drehgeber CANopen (PDF 597 kB) Technische Anwendungsberatung

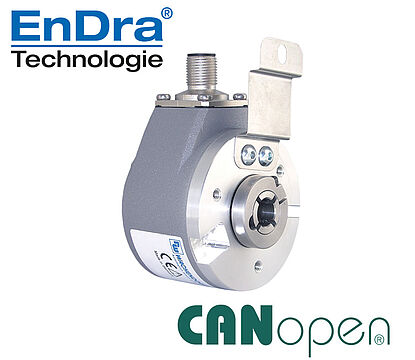

Drehgeber WDGA58ECAN
Highlights
  • CANopen
    - Kommunikationsprofil CiA 301
    - Geräteprofil für Drehgeber CiA 406 V3.2 class C2
  • Konfigurierbar ohne Bushaube via LSS (CiA 305) oder optional über SDO
  • Umfangreiche CANopen Funktionalität
    - Positions-, Geschwindigkeits- und Beschleunigungsobjekte
    - Wahlweise Endschalter- und Nockenschaltfunktionen
    - bis zu 4 Transmit PDO´s individuell konfigurierbar
    - Skalierung
    - Heartbeat und Nodeguarding sowie umfassende Diagnosemöglichkeiten
Produkt-Details
Flansch
Endhohlwelle
Gehäuse
Ø 58 mm
Aluminium-Druckguss, pulverbeschichtet; integrierte magnetische Schirmung
Auflösung
Singleturn Auflösung

65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 32 Bit mit high precision value bis zu 43 Bit.

Welle
Ø 6 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 6,35 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 7 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 8 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 9,525 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Hinweis: über Reduzierhülse
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 15 mm
Wellenlänge: L: 12 mm
Eindringtiefe min.: 11 mm
Eindringtiefe max.: 15 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
Hinweis

Konfigurationssoftware
 Software-Download

Handbuch WDGA CANopen
 Handbuch WDGA CANopen

Beschreibung
CC5 radial, 5-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UB2
GND3
CANHigh4
CANLow5
CANGND/Schirm1
Beschreibung

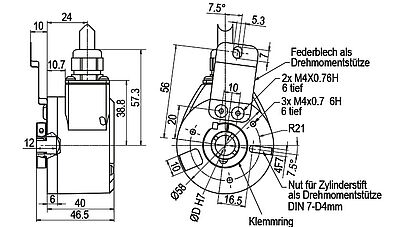

L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
+UBBN
GNDWH
CANHighGN
CANLowYE
CANGND/SchirmSchirm
