WDGA 36E SSI

Drehgeber absolut, magnetisch, SSI, WDGA 36E,
Endhohlwelle;
Gehäuse: Ø 36 mm

16/43-bit Single-/Multiturn;
Endhohlwelle: Ø 8, 10, 12, 14, 15 mm
Binär- oder Gray-Code

Datenblatt Allgemein technische Daten absolute Drehgeber SSI (PDF 594 kB) Technische Anwendungsberatung

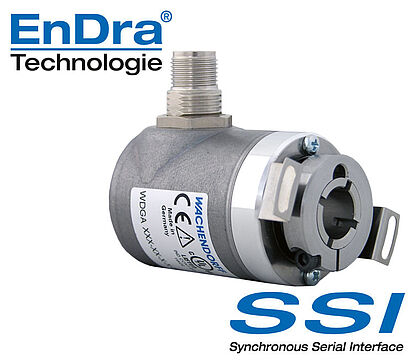

Drehgeber WDGA36ESSI-K15
Highlights
  • EnDra-Multiturntechnologie: wartungsfrei und umweltschonend
  • Kompakte und robuste Industrieausführung
  • Schnittstelle: SSI (synchron-seriell Interface)
  • Code: Binär oder Gray
  • Nullsetzbar
  • Zählrichtung wechselbar
  • LED für Statussignalisierung
  • EMC: EN 61000-6-2, EN 61000-6-3
Produkt-Details
Flansch
Endhohlwelle
Gehäuse
Ø 36 mm
Edelstahl
Auflösung
Singleturn Auflösung

bis zu 65.536 Schritte/360° (16 Bit)

Multiturn Auflösung

bis zu 43 Bit.

Welle
Ø 8 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 10 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 12 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 14 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Ø 15 mm
Eindringtiefe min.: 10 mm
Eindringtiefe max.: 14,5 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
6000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Arbeitstemperatur
-40 °C bis +85 °C
Lagertemperatur
-40 °C bis +100 °C
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40, K6: IP20

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

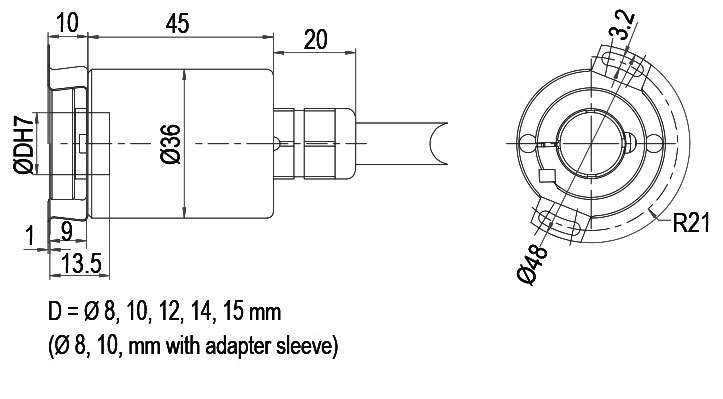

L2 axial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
L3 radial, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
K1 radial, Schirm offen
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing offen
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung
K6 axial, Schirm offen
Anschlussbelegungen
GNDWH
+UBBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schirmhousing offen
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

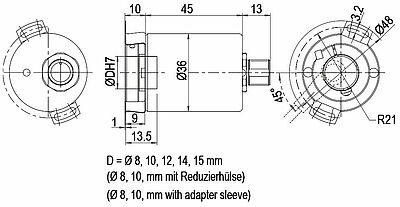

CB8 axial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND1
+UB2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchirmGehäuse
STEP Dateien:

Ihre gewünschte STEP-Datei ist nicht aufgeführt:
Anforderung STEP Datei hier

Beschreibung

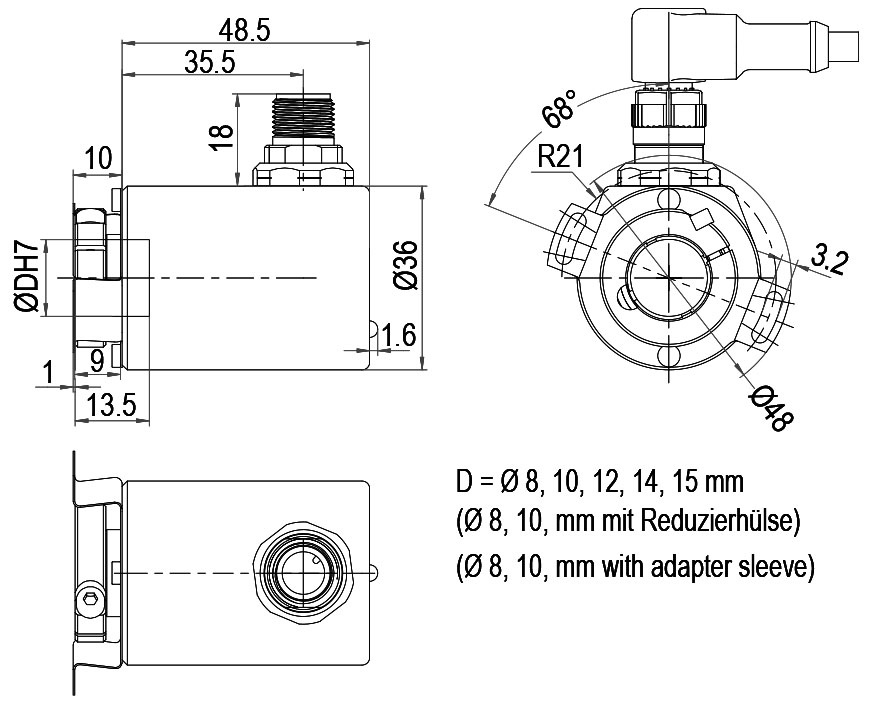

CC8 radial, 8-polig, Schirm mit Gebergehäuse leitend verbunden
Anschlussbelegungen
GND1
+UB2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchirmGehäuse
